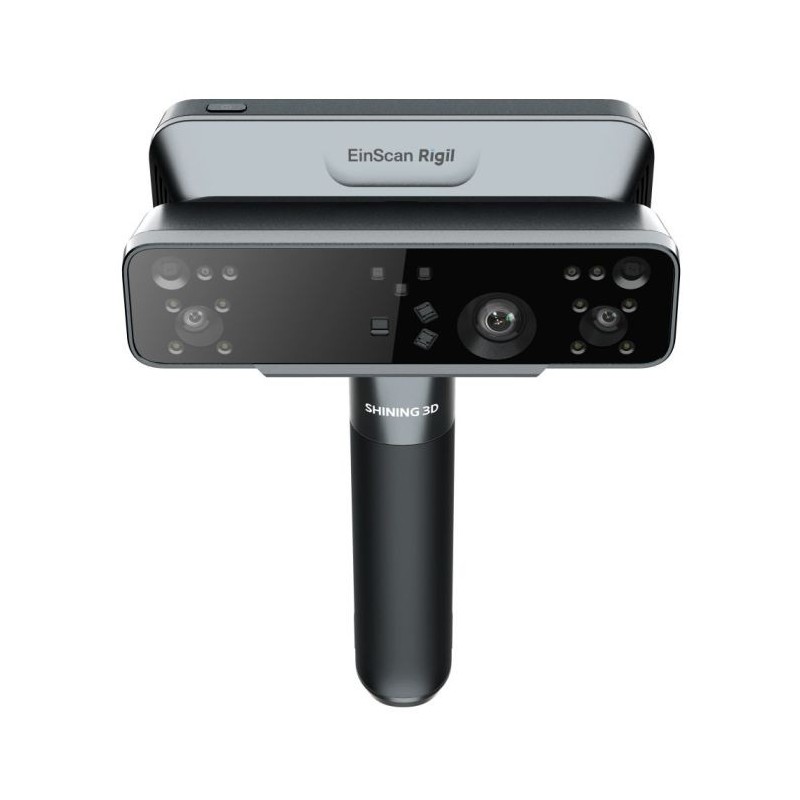

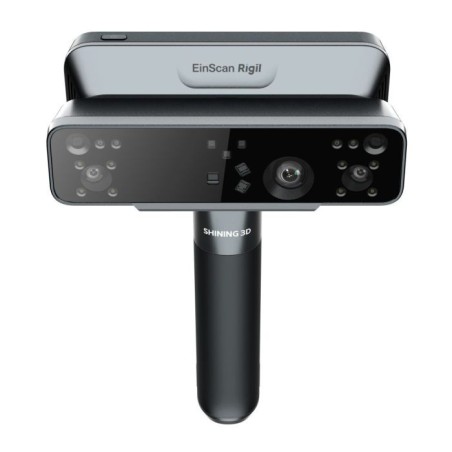

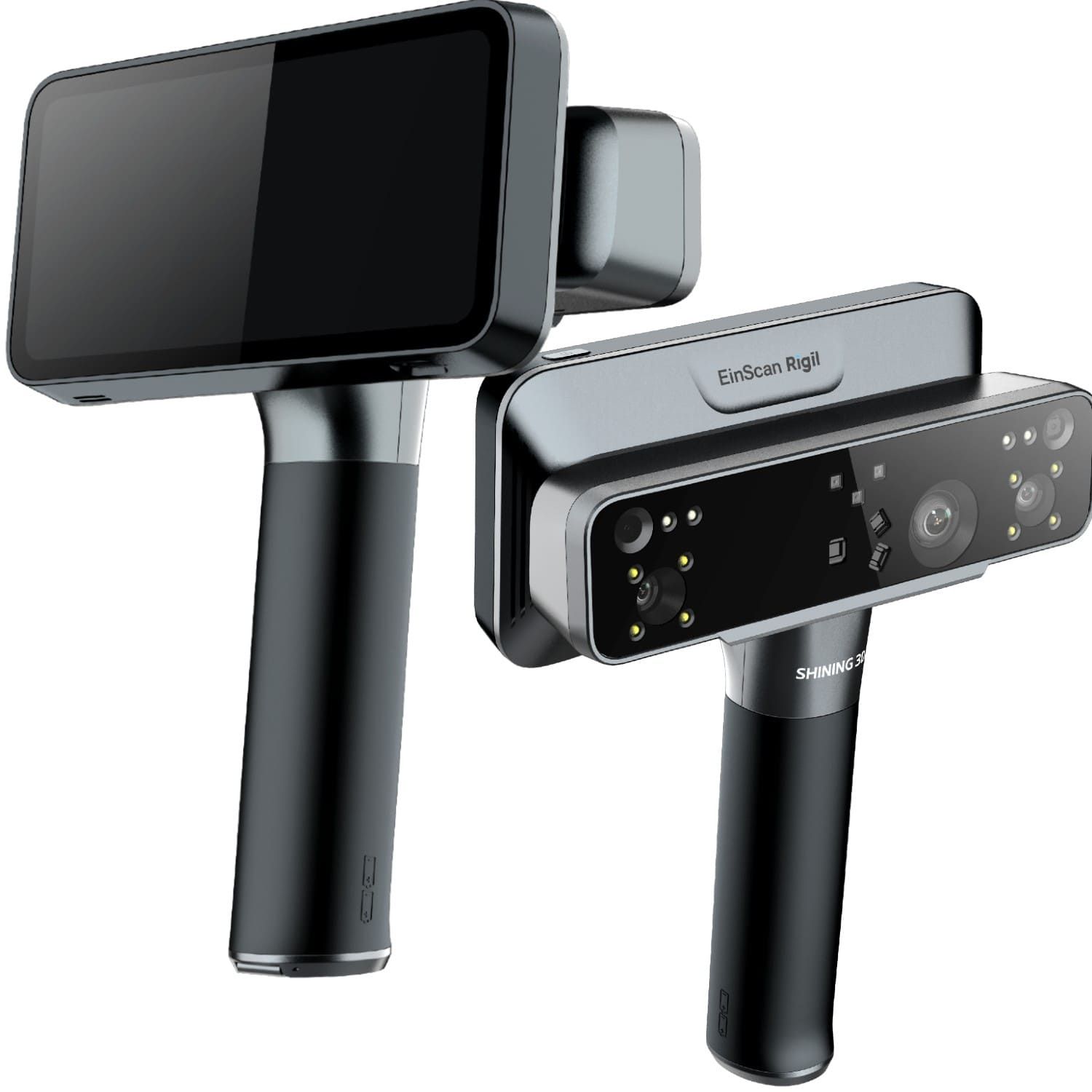

EinScan Rigil

Le scanner 3D à laser trimode

Trois modes de travail : Autonome, PC sans fil et PC câblé

Source de lumière hybride : Laser bleu + VCSEL IR

Numérisation laser sans marquage

Flux de travail sans fil

Triple Work Modes: Standalone & Wireless PC & Wired PC

Rapide, affiné, fiable

Triple mode de travail

Sources lumineuses hybrides

Numérisation laser sans marquage

Flux de travail sans fil

Un matériel puissant

Commutation dynamique de laser

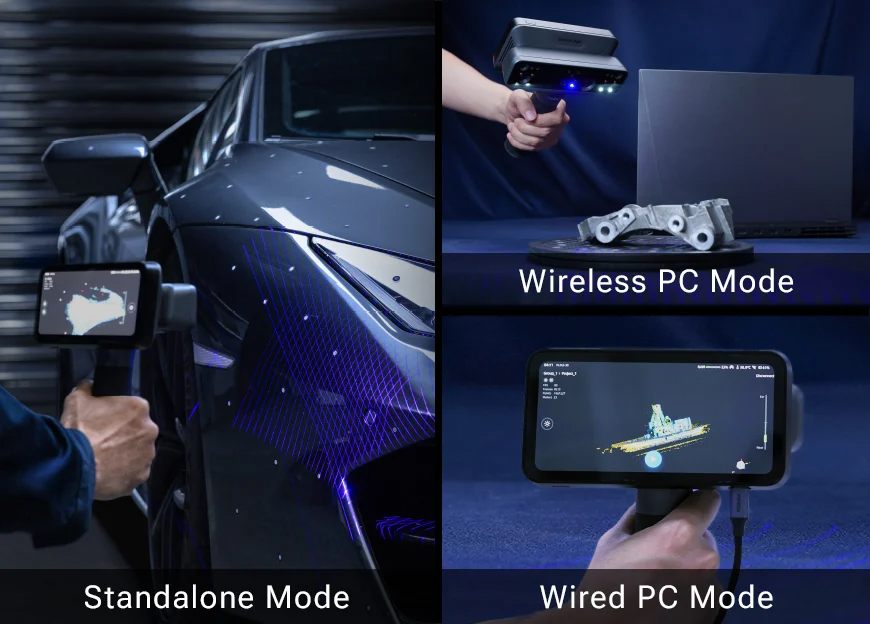

Triple mode de travail

Le EinScan Rigil offre trois modes de fonctionnement pour une performance et une flexibilité maximales

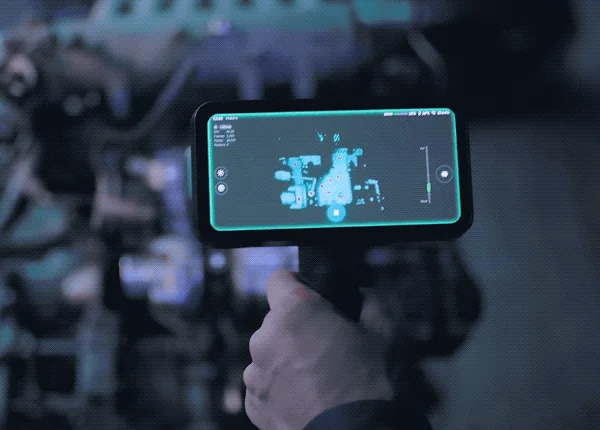

Mode autonome : Aucune connexion PC n'est nécessaire, toutes les tâches de numérisation et de traitement sont effectuées directement sur le matériel.

Mode PC sans fil : Ce mode, qui s'appuie sur le Wi-Fi 6 intégré, permet de numériser sans fil et de se connecter à un ordinateur puissant, optimisant ainsi les performances pour les tâches complexes et les gros volumes de données.

Mode PC filaire : Maintien de la disponibilité, de la vitesse de numérisation maximale et du volume de données dans les environnements réseau complexes.

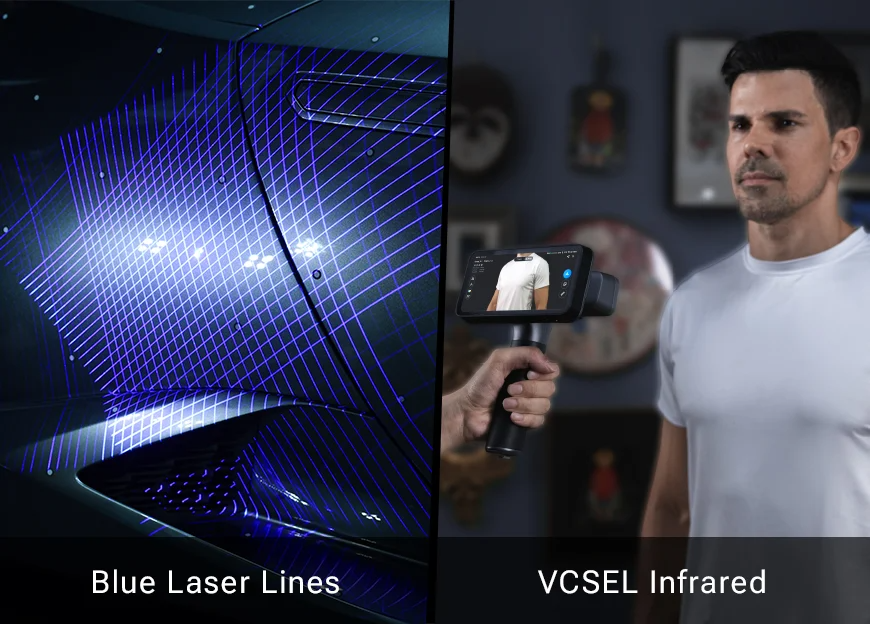

Source lumineuse hybride

2 groupes distincts de caméras sont spécialement conçus pour capturer respectivement différentes sources lumineuses.

Lignes laser bleues

VCSEL infrarouge

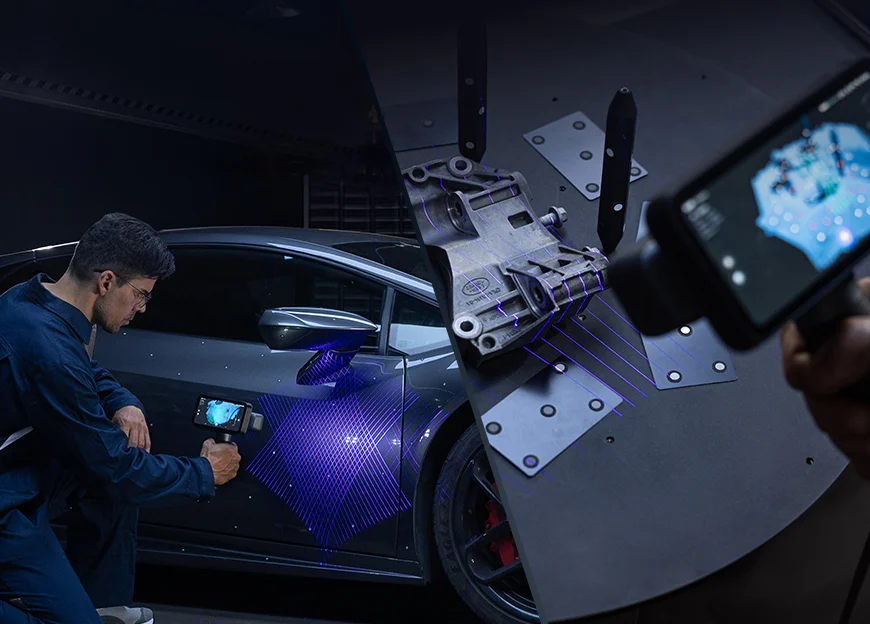

Mode Laser HD

Fournit des modèles de haute qualité avec une précision volumétrique de 0,04 + 0,06 mm/m et une haute résolution géométrique jusqu'à 0,05 mm.

19 + 19 lignes laser croisées : pour un balayage à grande vitesse, offre une efficacité et une flexibilité de premier ordre.

7 lignes laser parallèles : pour les détails fins, fournit des résultats cohérents.

Commutation dynamique des lasers

Deux modes de balayage laser peuvent être commutés pendant le processus de numérisation, et les données peuvent être fusionnées pour obtenir rapidité et détails dans un seul projet de numérisation.

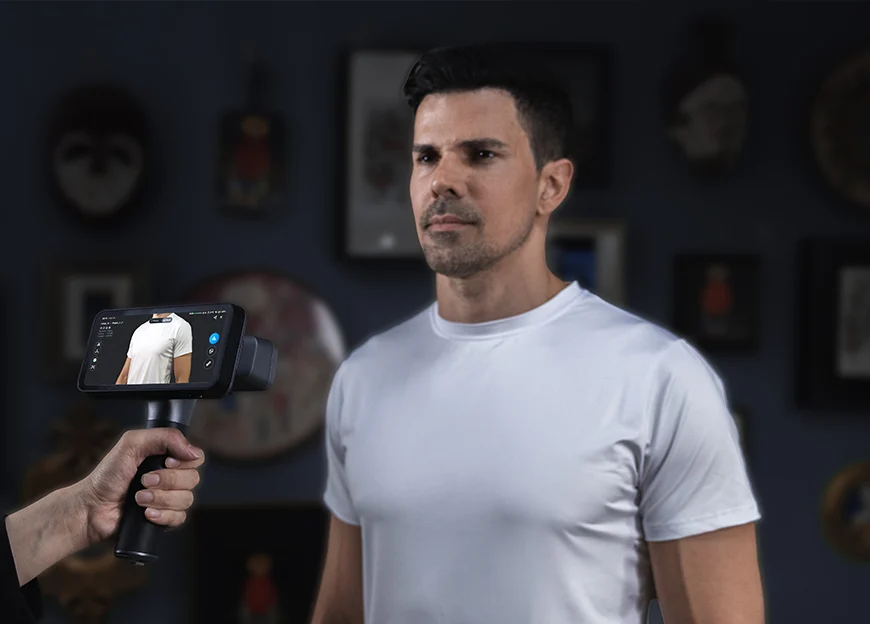

Mode rapide IR

VCSEL Solution de balayage à infrarouge pour une grande efficience et une large couverture des objets de taille moyenne à grande.

Précision volumétrique jusqu'à 0,1 + 0,3 mm/m

Distance de travail 160 ~ 1500 mm

Vitesse de balayage jusqu'à 1 600 000 points/s

Numérisation laser sans marquage

EinScan Rigil dispose d'un algorithme de suivi spécial qui permet un balayage laser bleu sans marqueur grâce à un mode de balayage hybride Laser + IR actuellement disponible dans le logiciel EXScan Rigil. Ce mode permet d'obtenir une meilleure efficacité que le balayage laser traditionnel à base de marqueurs et une meilleure qualité de données que le balayage IR sans marqueurs.

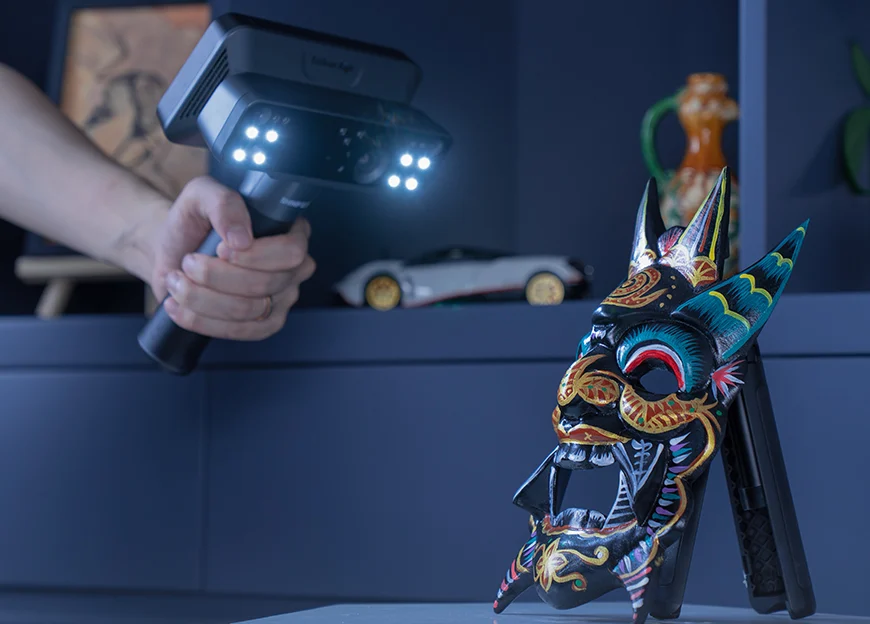

Numérisation de textures en couleur

Équipé d'une caméra haute définition de 5MP qui peut restaurer les détails de texture de haute qualité, permettant aux concepteurs, ingénieurs et artistes de maintenir une grande fidélité du modèle pendant le processus de numérisation, fournissant des informations plus précises pour l'analyse et la création ultérieures.

Flux de travail sans fil

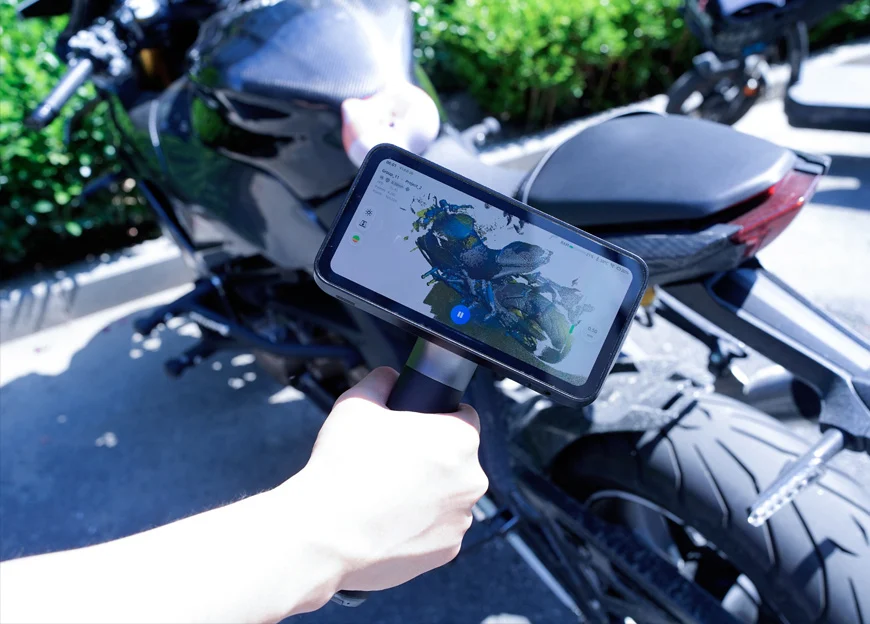

Numérisation sans fil: sans connexion à un PC

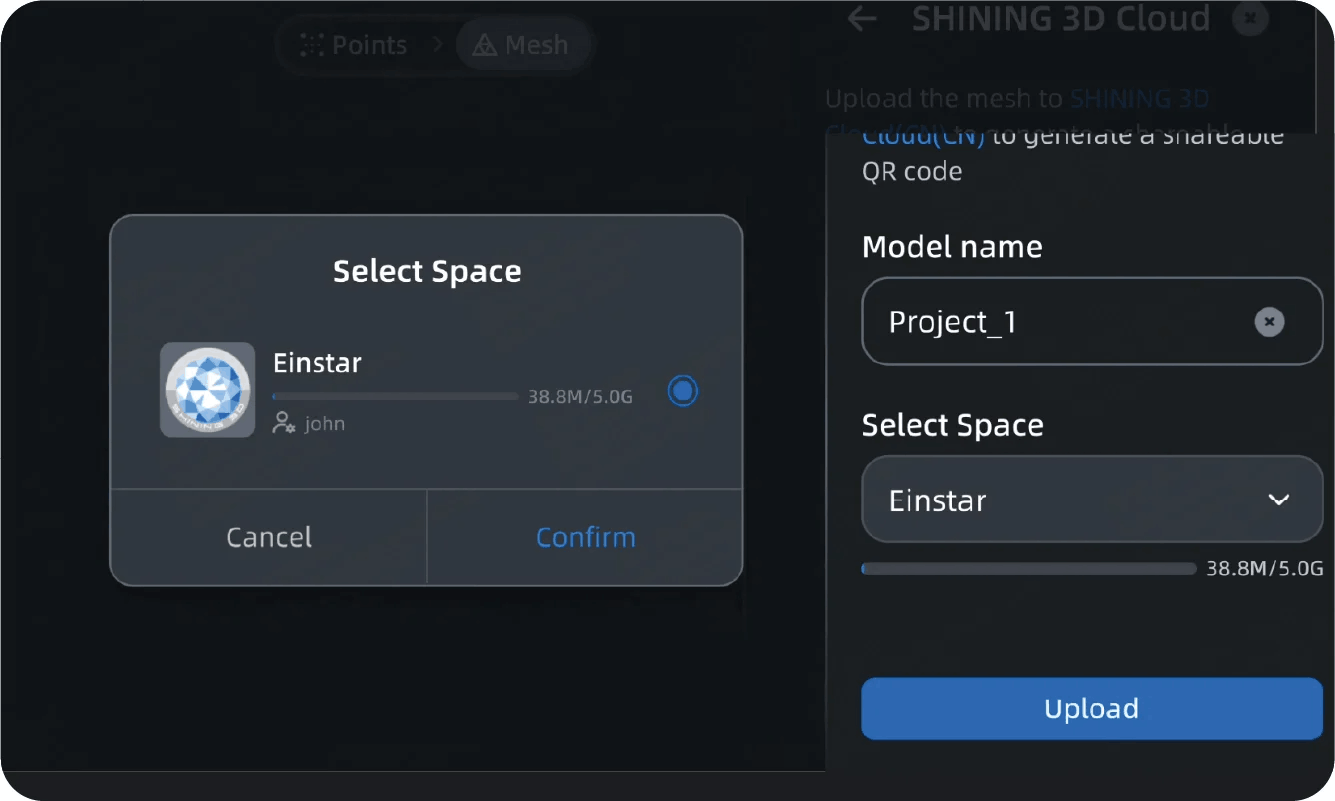

Transfert sans fil: partage des données vers SHINING 3D Cloud

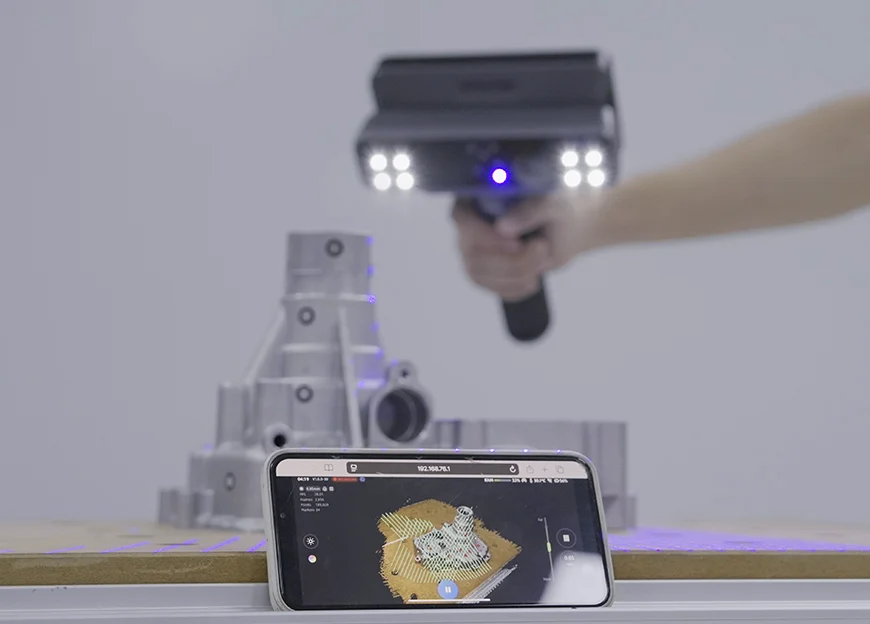

Diffusion d'écran sans fil: Affichage sur un second écran

Numérisation fiable de l'atelier à l'extérieur

Fonctionne efficiemment en plein soleil à l'extérieur.

Adaptable aux surfaces métalliques sombres et réfléchissantes sans pulvérisation.

Un matériel puissant

6.4'' 2K AMOLED

32GB DDR5 RAM

32GB eMMC + 1TB SSD ROM

6000mAh × 2 batteries remplaçables

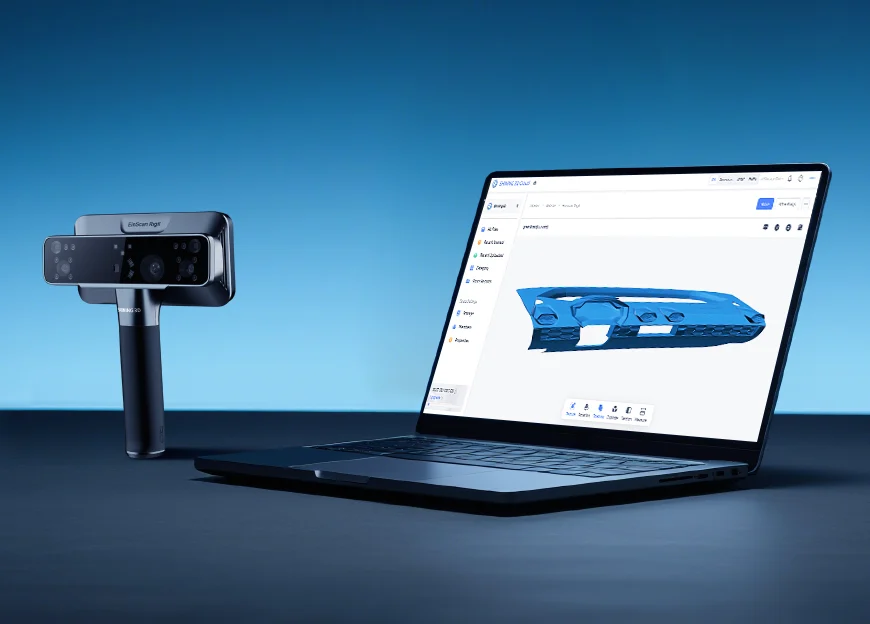

Nuage 3D SHINING

Partage des données et collaboration

Stockage et gestion des données

Mesure des données

5GB d'espace gratuit pour chaque utilisateur de SHINING 3D

Ce que vous pouvez réaliser avec nos scanners

Découvrez comment l'intégration de nos scanners dans votre flux de travail peut améliorer votre efficacité et vous aider à obtenir des résultats remarquables.

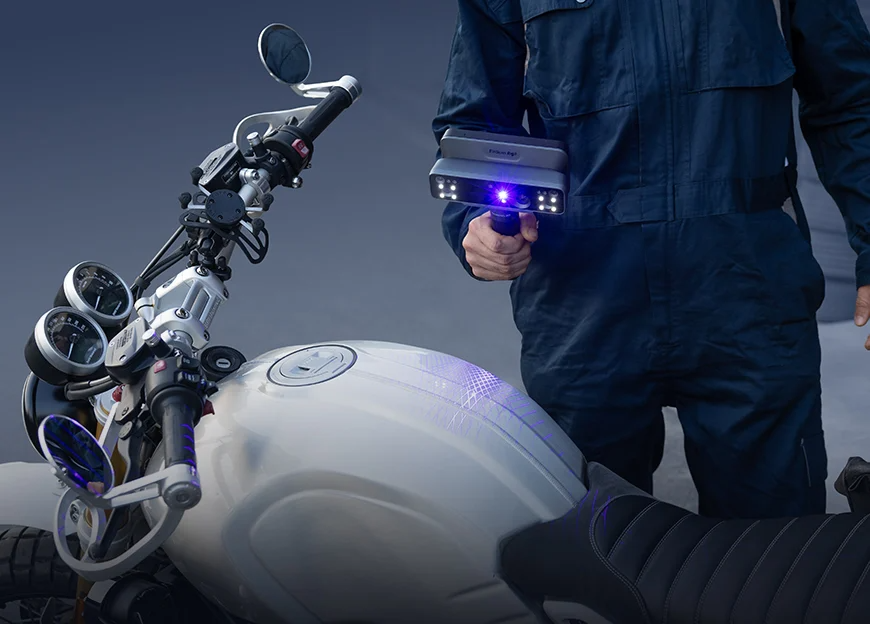

Marché secondaire de l'automobile et ingénierie

EinScan Rigil est le premier scanner 3D véritablement universel conçu pour répondre aux diverses exigences de l'industrie de la modification automobile. Il améliore considérablement l'efficacité de la génération de modèles 3D de haute qualité. Grâce à sa conception "tout-en-un", à son absence de câble, à son absence de taille et à sa forte adaptabilité aux matériaux, EinScan Rigil est capable de numériser à tout moment et en tout lieu. Pour les utilisateurs qui ont besoin d'une vitesse plus rapide ou de détails plus fins, EinScan Rigil peut également fonctionner en mode PC avec une connexion sans fil ou filaire pour des performances avancées.

Création culturelle et personnalisation de l'art

La flexibilité d'EinScan Rigil permet d'explorer davantage de scénarios. Il est équipé d'une source laser bleue et d'une caméra haute définition de 5MP qui peut restaurer des détails géométriques et texturaux de haute qualité, permettant aux concepteurs, ingénieurs et artistes de maintenir une grande fidélité du modèle pendant le processus de numérisation 3D, fournissant des informations plus précises pour l'analyse et la création ultérieures.

Recherche et éducation

EinScan Rigil est équipé de deux sources lumineuses différentes : le laser bleu et l'infrarouge, ce qui permet de répondre aux besoins de numérisation de différents matériaux. Il couvre largement les besoins de l'enseignement et de la recherche dans différents domaines. Sa conception tout-en-un sans fil et son interface conviviale en font un outil idéal pour les débutants. Sa portabilité facilite également les voyages d'affaires et les recherches sur le terrain lorsqu'il n'est pas possible de transporter un grand nombre de câbles informatiques. En outre, il peut être utilisé et présenté par le biais d'un miroir d'écran sans fil, ce qui accroît sa valeur commerciale.

EinScan Rigil APP

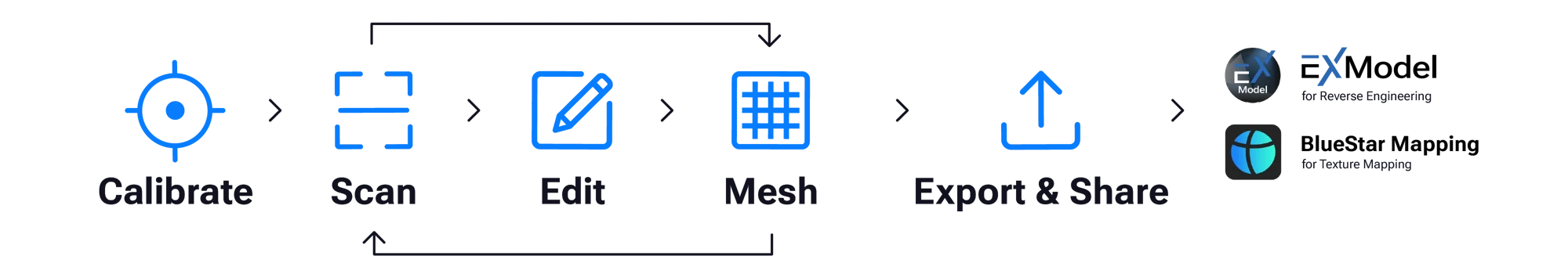

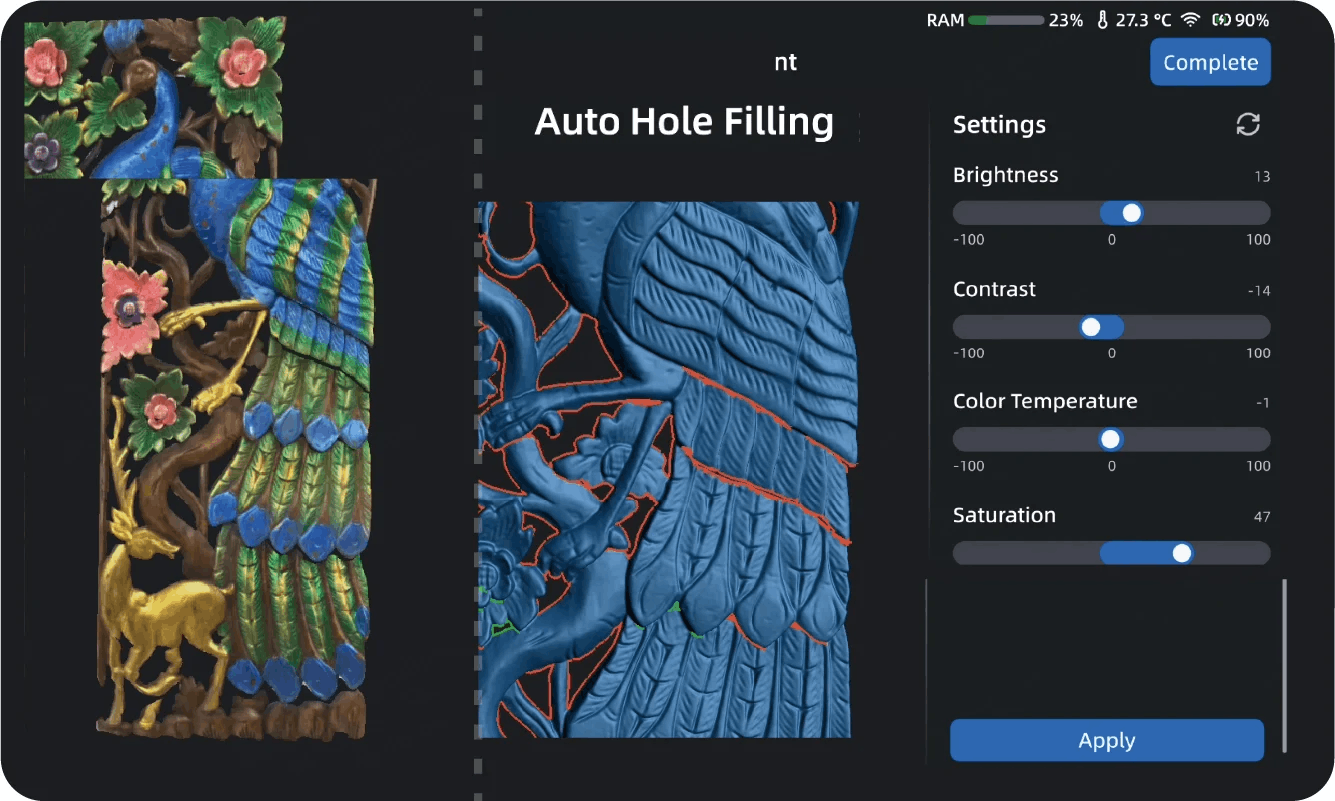

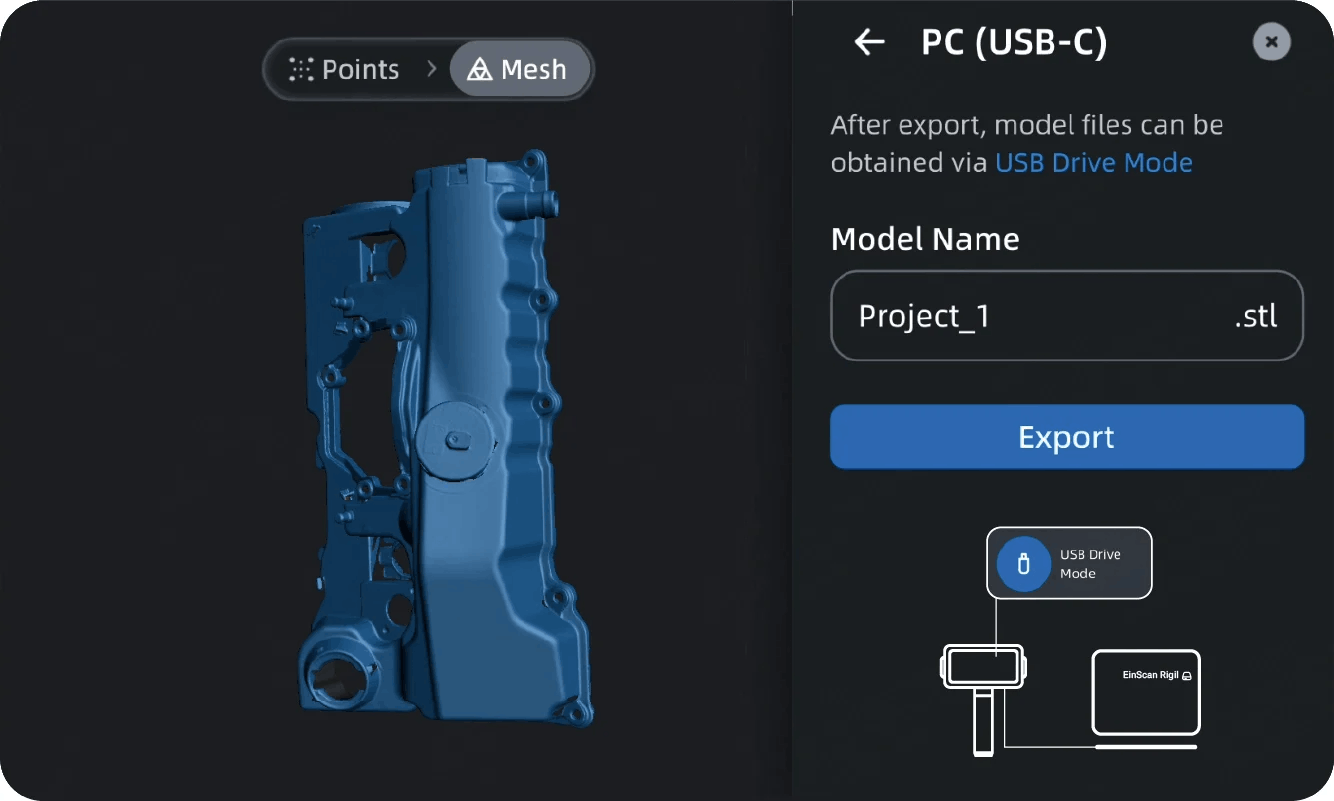

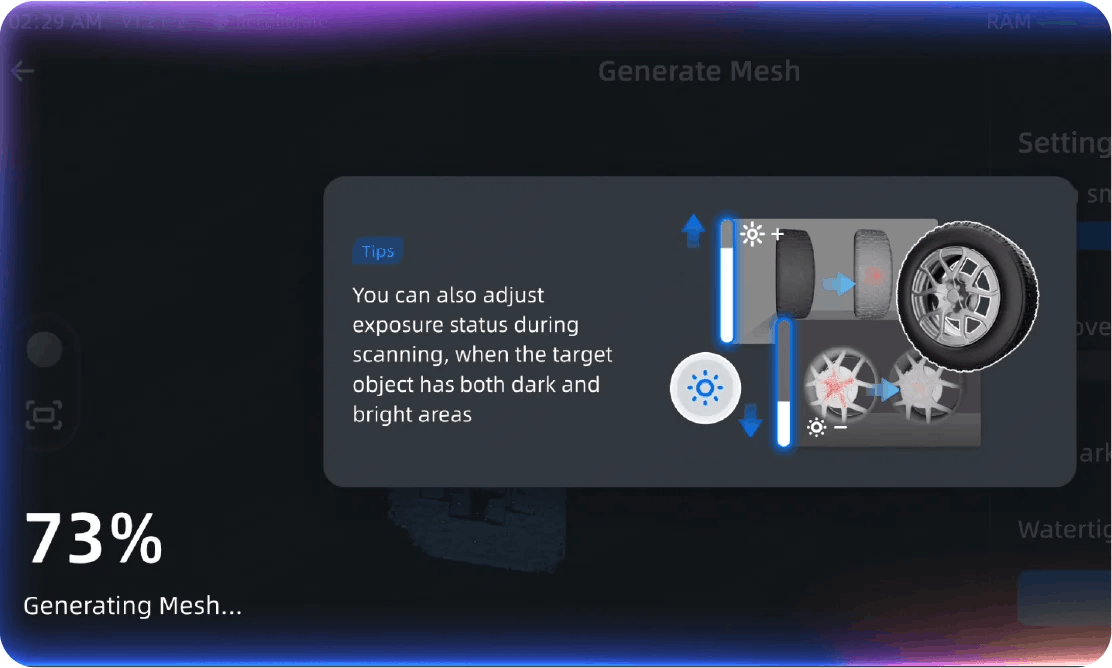

L'application EinScan Rigil prend en charge l'ensemble des workflows de numérisation sur l'appareil, depuis l'étalonnage, la numérisation, la modification des données, la génération de surfaces fermées, l'édition de modèles, jusqu'à l'exportation et le partage.

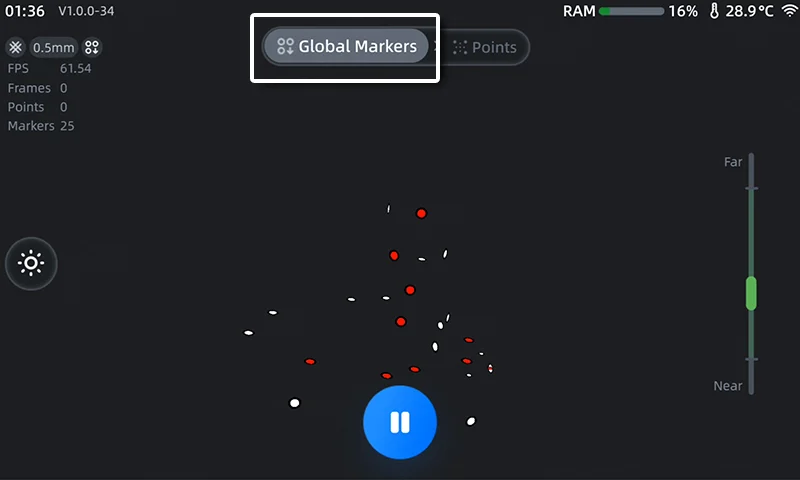

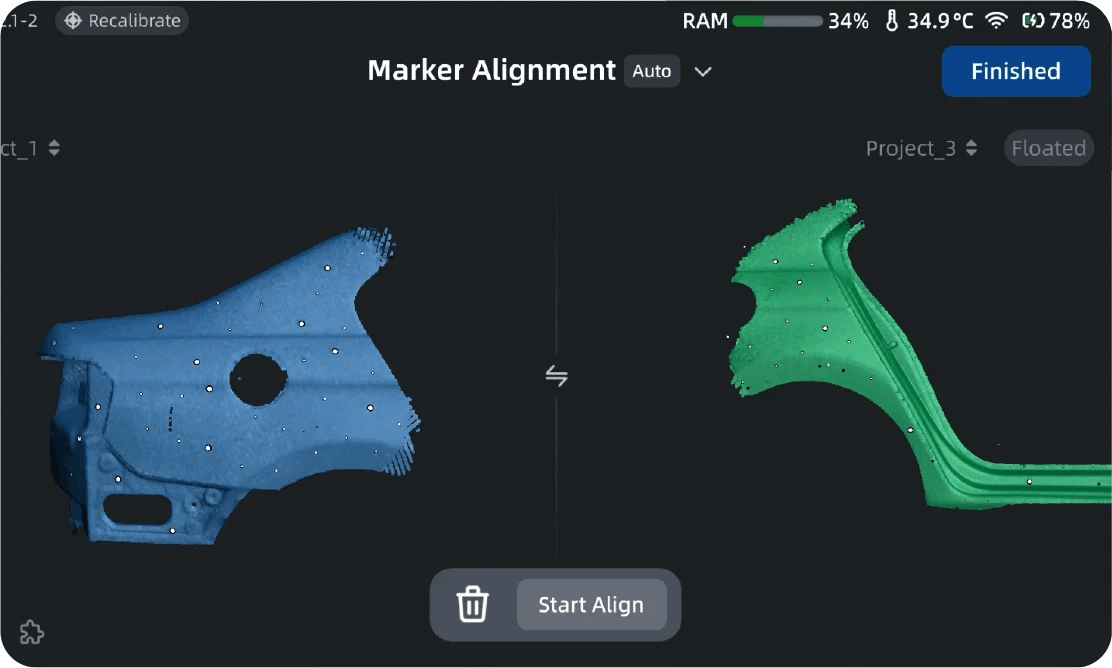

Alignement global des marqueurs

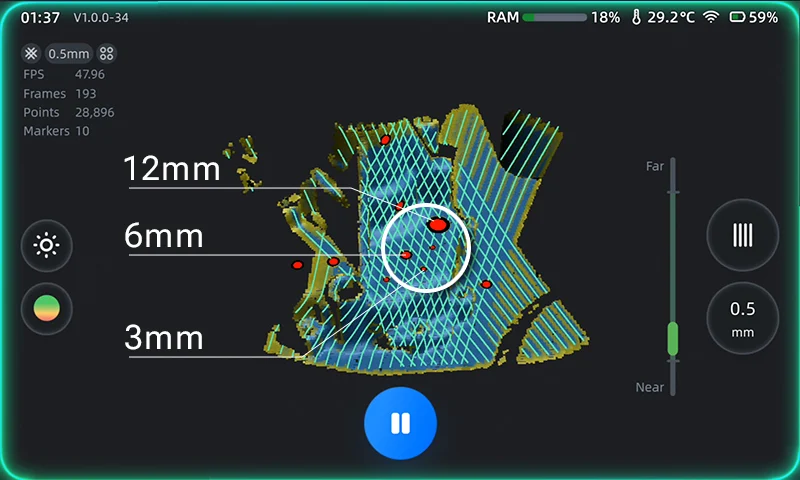

Prise en charge de plusieurs types de marqueurs 3/6/12 mm

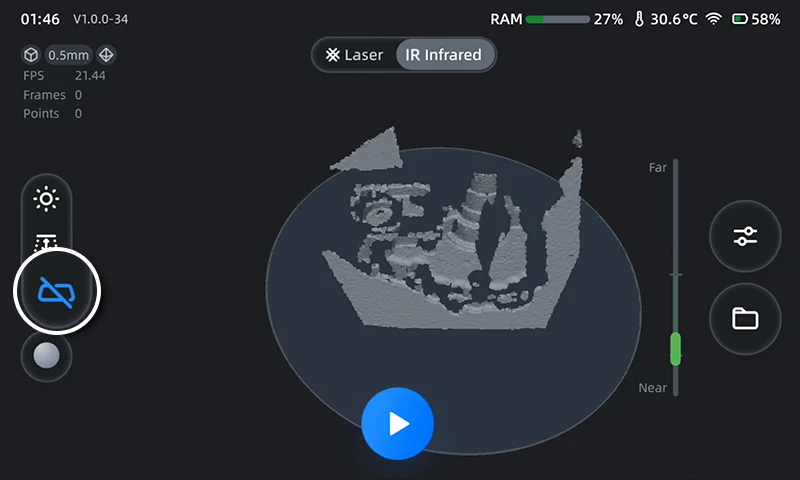

Plan à détection automatique

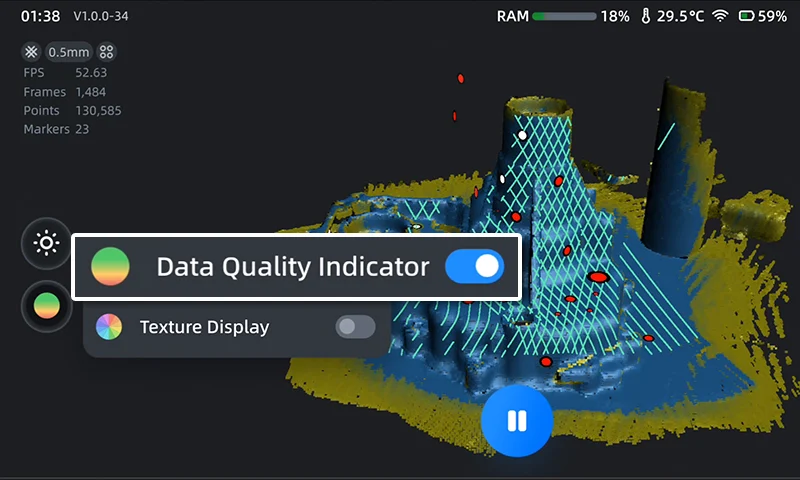

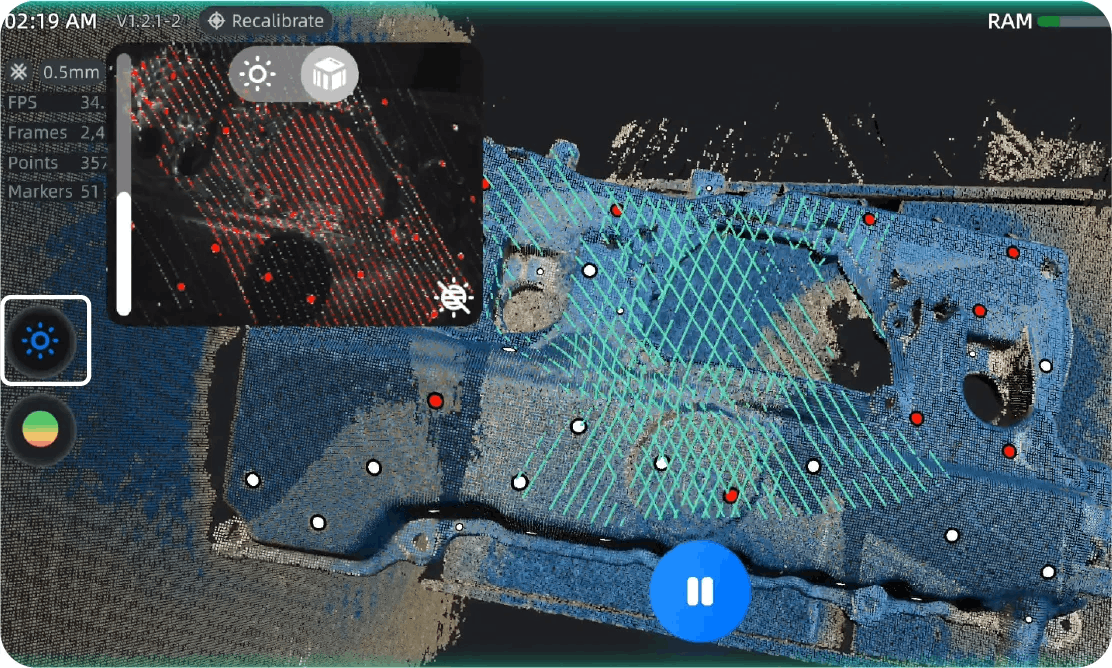

Indicateur de qualité des données

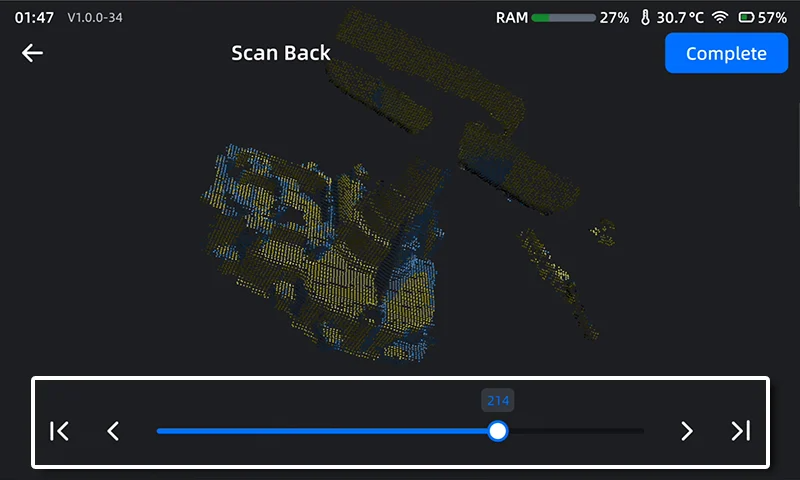

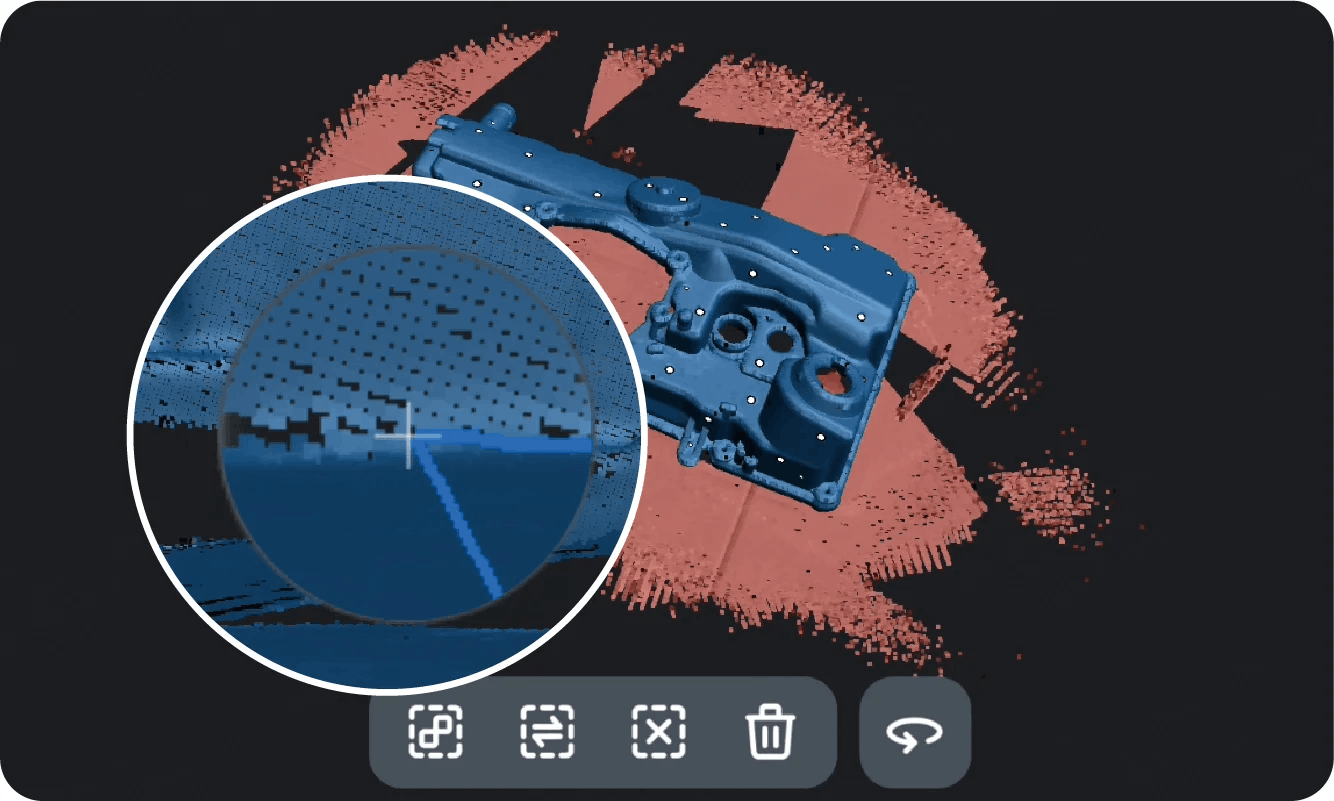

Scan Rewind

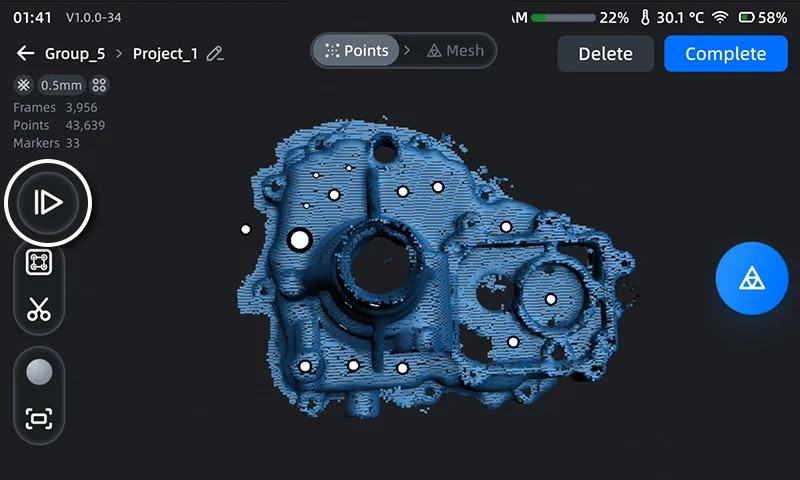

Scanner de données édité par le CV

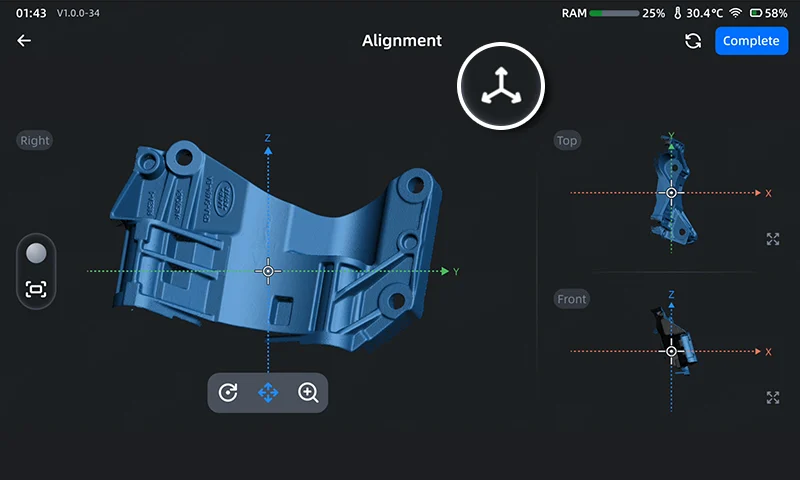

Alignement du système X-Y-Z

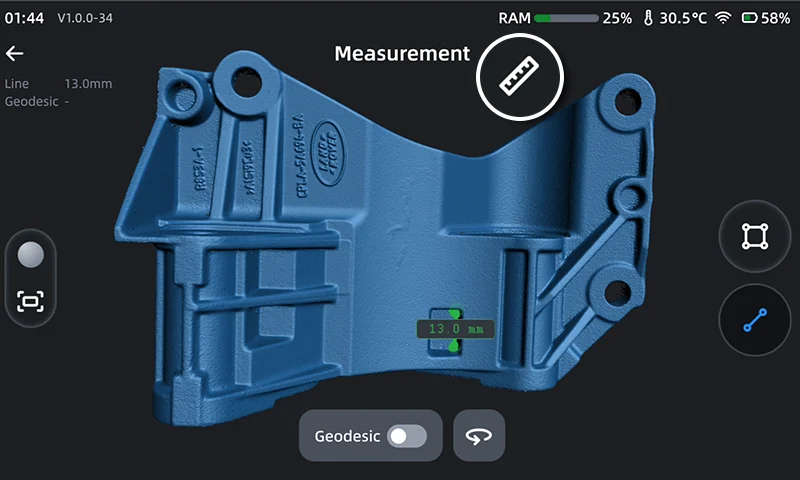

Modèle de mesure

Logiciel EXScan Rigil

EXScan Rigil est un logiciel PC dédié à l'ensemble des travaux de numérisation professionnels avancés, qui offre de riches fonctions de post-traitement et d'édition de maillage pour le nettoyage des modèles et une meilleure intégration dans le flux de travail de la conception 3D.

Plan de coupe

Miroir

L'outil Plan de coupe vous permet de couper et de nettoyer facilement les modèles 3D en traçant une ligne, en réparant automatiquement le maillage et en alignant les coordonnées si nécessaire.

L'outil Miroir permet de réaliser rapidement une copie symétrique de votre maillage 3D pour une conception, une réparation ou une rétroconception efficaces.

Flip Normal

Enlever les petites pièces flottantes

L'outil Renverser la normale corrige les surfaces inversées pour que les modèles 3D s'affichent correctement.

Cet outil supprime automatiquement les petits fragments de bruit des données de numérisation, ce qui facilite le nettoyage du maillage pour l'impression 3D ou la rétro-ingénierie.

Données techniques

• Mode de travailSans fil autonome | PC-sans fil | PC-câblé
• Mode balayageLaser HD | IR Rapide
• Source lumineuseLaser bleu | VSCEL IR
• RésolutionMode Laser HD : 0,05 ~ 10 mm | Mode IR rapide : 0,2 ~ 10 mm
• Vitesse de balayageMode Laser HD : 4 400 000 points/s | Mode IR rapide : 1 600 000 points/s
• Distance de travailMode Laser HD : 170 ~ 550 mm | Mode IR rapide : 160 ~1500 mm

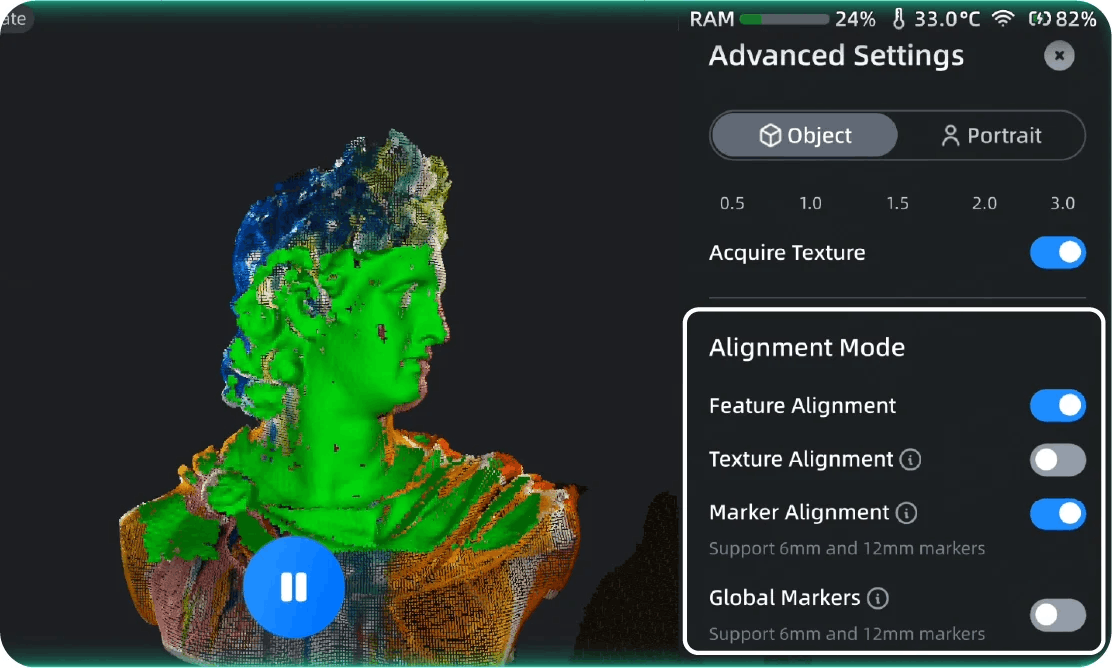

• Mode d'alignementMarqueurs globaux / Marqueurs / Caractéristiques / Texture / Hybride
