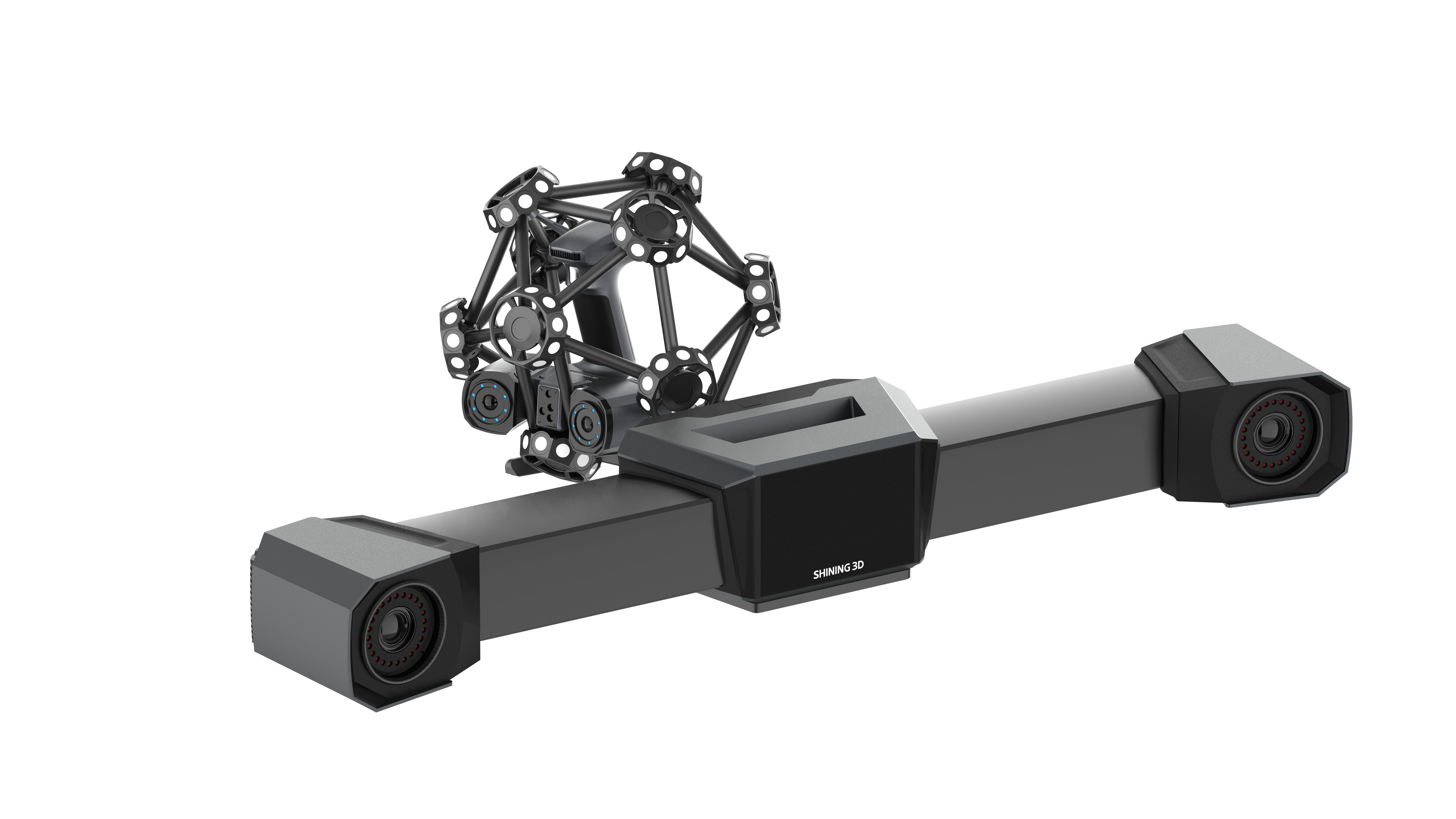

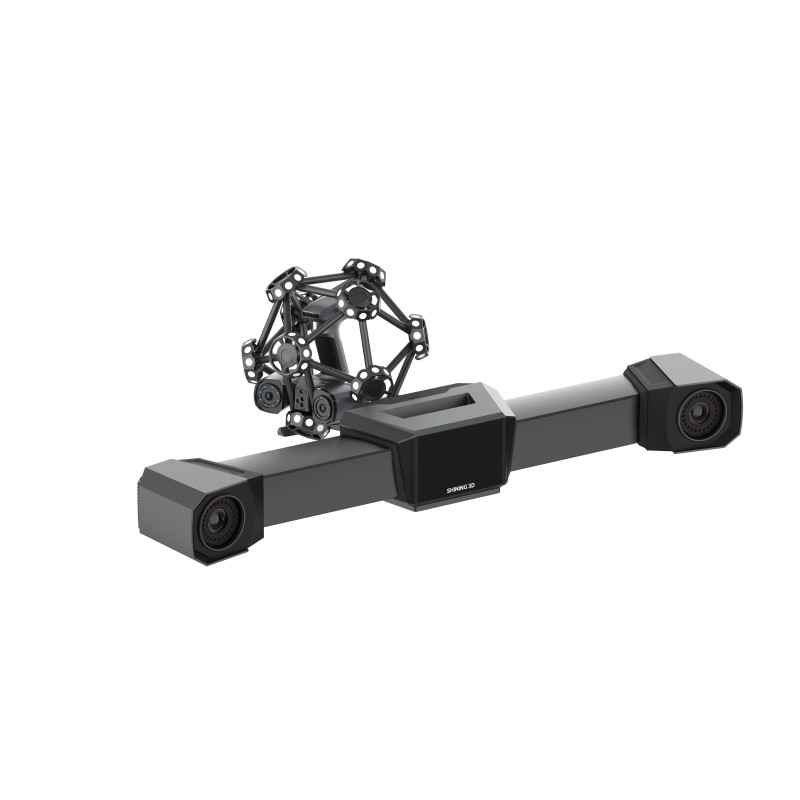

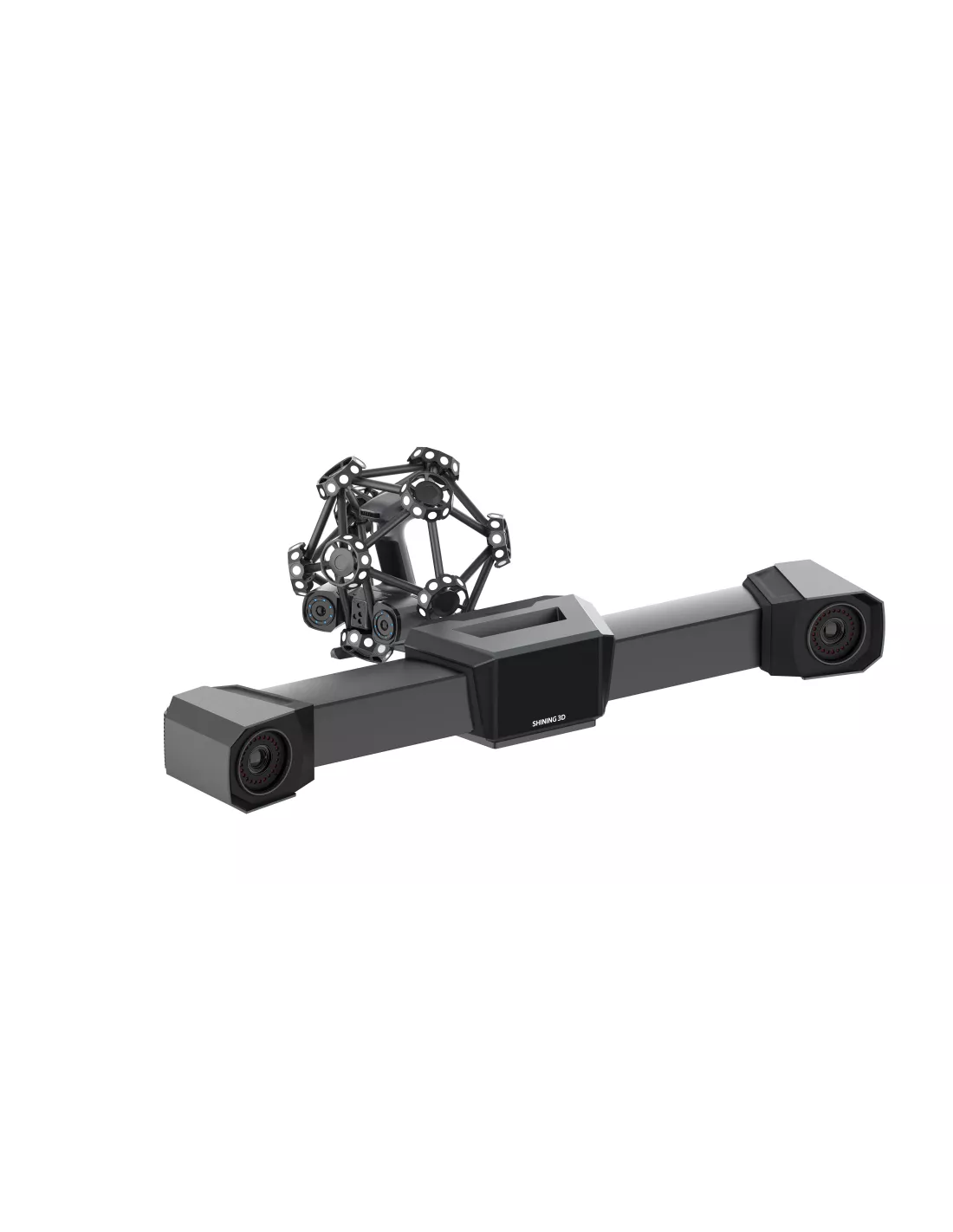

FreeScan Trak ProW

Name: FreeScan Trak ProW
Brand: Shining 3D
SKU: PR-02065
Availability: BackOrder

Référence PR-02065

Sur Commande !

0,000 TND HT 0,000 TND TTC

TTC 0,000 TND HT 0,000 TND TTC

0,000 TND HT 0,000 TND TTC

FreeScan Trak ProW est un système de mesure optique 3D sans marqueur, combinant un suivi dynamique et un scanner haute précision pour l’inspection de grandes pièces.

Description
Détails du produit

FreeScan Trak ProW

Système de suivi et de balayage dynamique 3D sans fil à portée étendue

- Numérisation sans marque et sans fil

- Distance maximale de suivi de 8,6 m et volume de suivi de 206,7 m³. 8,6 m de distance de suivi et 206,7 m³ de volume de suivi

- Photogrammétrie vidéo intégrée (VPG)

- Compatible avec FreeProbe (en option)

Suivre plus intelligemment, étendre plus loin

FreeScan Trak ProW+ est doté d'une plage de suivi étendue et d'un volume de numérisation impressionnant, ce qui en fait une solution idéale pour les tâches de mesure 3D à grande échelle. Grâce à son fonctionnement sans fil et à sa compatibilité avec les banques d'alimentation, il offre une liberté et une flexibilité inégalées.

Pas besoin de marqueurs

Le système de suivi suit en temps réel le scanner 3D à l'aide de ses cibles de suivi, ce qui évite d'avoir à placer manuellement des marqueurs sur l'objet à numériser.

Numérisation rapide

Le FreeScan Trak ProW+ permet d'effectuer des opérations de numérisation rapides et fluides, avec une vitesse de numérisation pouvant atteindre 7 600 000 points/s.

Une précision exceptionnelle

FreeScan Trak ProW fournit des résultats de numérisation de qualité métrologique avec une précision exceptionnelle.

3 modes pour des applications polyvalentes

Le TE25W dispose de 3 modes de numérisation : Numérisation à grande vitesse, Numérisation détaillée, Numérisation des poches profondes.

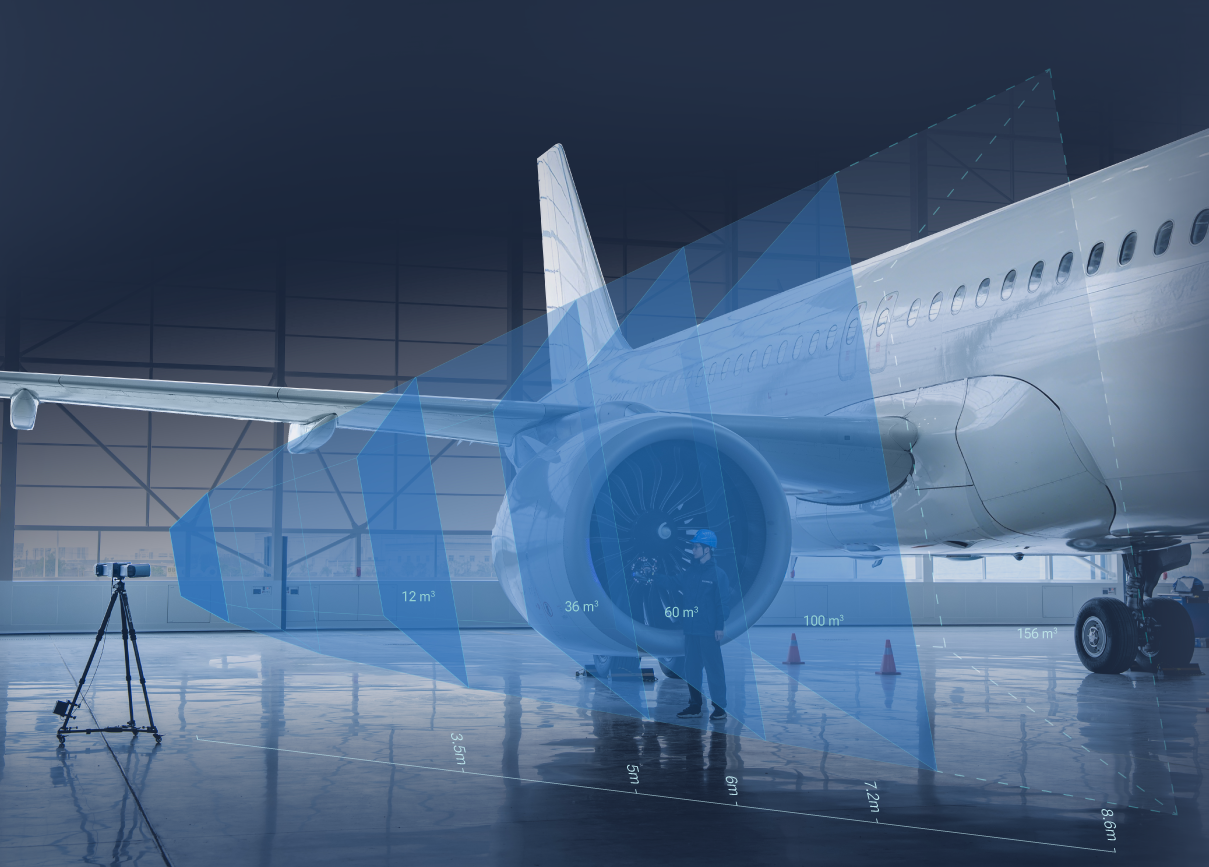

Plage de mesure ultra large

Le FreeScan Trak ProW+ se distingue par une conception révolutionnaire offrant une distance de suivi ultra-longue de 8,6 m et élargissant considérablement le volume de suivi par station à 156 m³, ce qui réduit considérablement le recours à la technique du « leapfrog* » lors de la numérisation d'objets de grande envergure.

*(1) Saut de mouton : Technique qui consiste à déplacer l'appareil de mesure pour étendre son volume de travail. Il s'agit de mesurer des géométries de référence (artefacts) dans une position, puis de repositionner l'appareil et de mesurer à nouveau les mêmes géométries de référence. Ces points de référence établissent un lien entre la nouvelle position de l'appareil et le système de coordonnées d'origine, ce qui permet de rapporter les mesures de manière cohérente dans le même cadre de référence.

Une numérisation sans fil où que vous soyez

Doté de modules informatiques et sans fil intégrés, le FreeScan Trak ProW+ offre une expérience de numérisation véritablement sans fil, avec un traitement des données en temps réel et une transmission sans fil stable. Un écran intégré intuitif permet d'accéder instantanément aux informations clés de l'appareil, garantissant ainsi une numérisation efficace, fiable et fluide, où que vous soyez.

Aucun marqueur nécessaire, lecture rapide

Le tracker permet la reconnaissance et le positionnement du scanner en temps réel, éliminant ainsi le recours à des marqueurs de référence, ce qui améliore l'efficacité de la numérisation et rationalise le flux de travail, tout en garantissant une acquisition rapide des données grâce à une vitesse de numérisation pouvant atteindre 7 600 000 points par seconde.

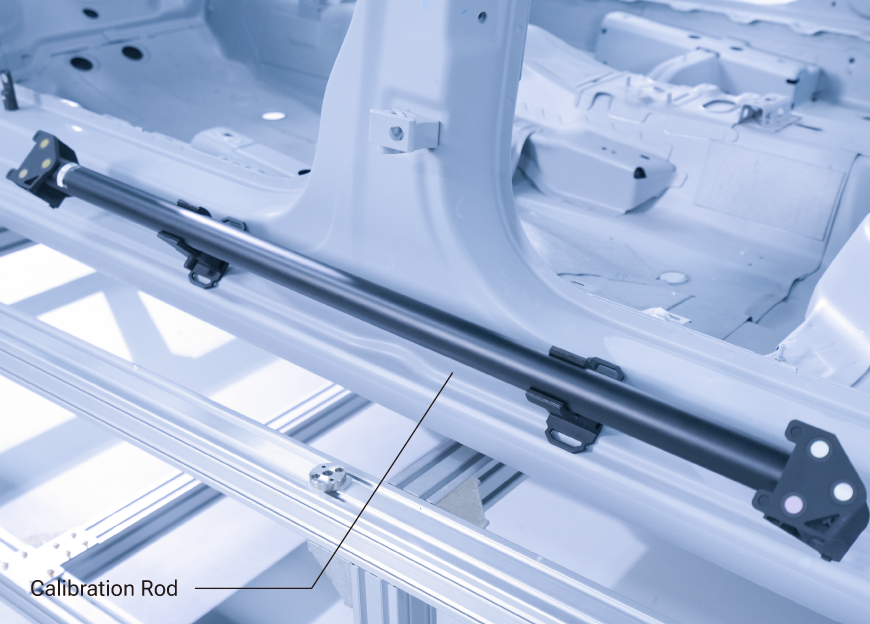

Photogrammétrie vidéo (VPG)

FreeScan Trak ProW+ est doté de la photogrammétrie vidéo brevetée de SHINING 3D, qui élimine le besoin de marqueurs codés. En intégrant la technologie de photogrammétrie à une tige d'étalonnage, il permet de vérifier les marqueurs en temps réel grâce à la capture vidéo. Cela garantit une précision volumétrique constante et rationalise le processus de configuration pour une numérisation efficace des grands objets.

Précision vérifiée

Normes vérifiées : ISO 10360.
Laboratoire accrédité : calibré dans notre laboratoire de précision certifié ISO/IEC 17025.
Traçabilité complète : notre système de contrôle intégré garantit que chaque mesure est traçable à l’échelle internationale.

Solutions de mesure sur mesure

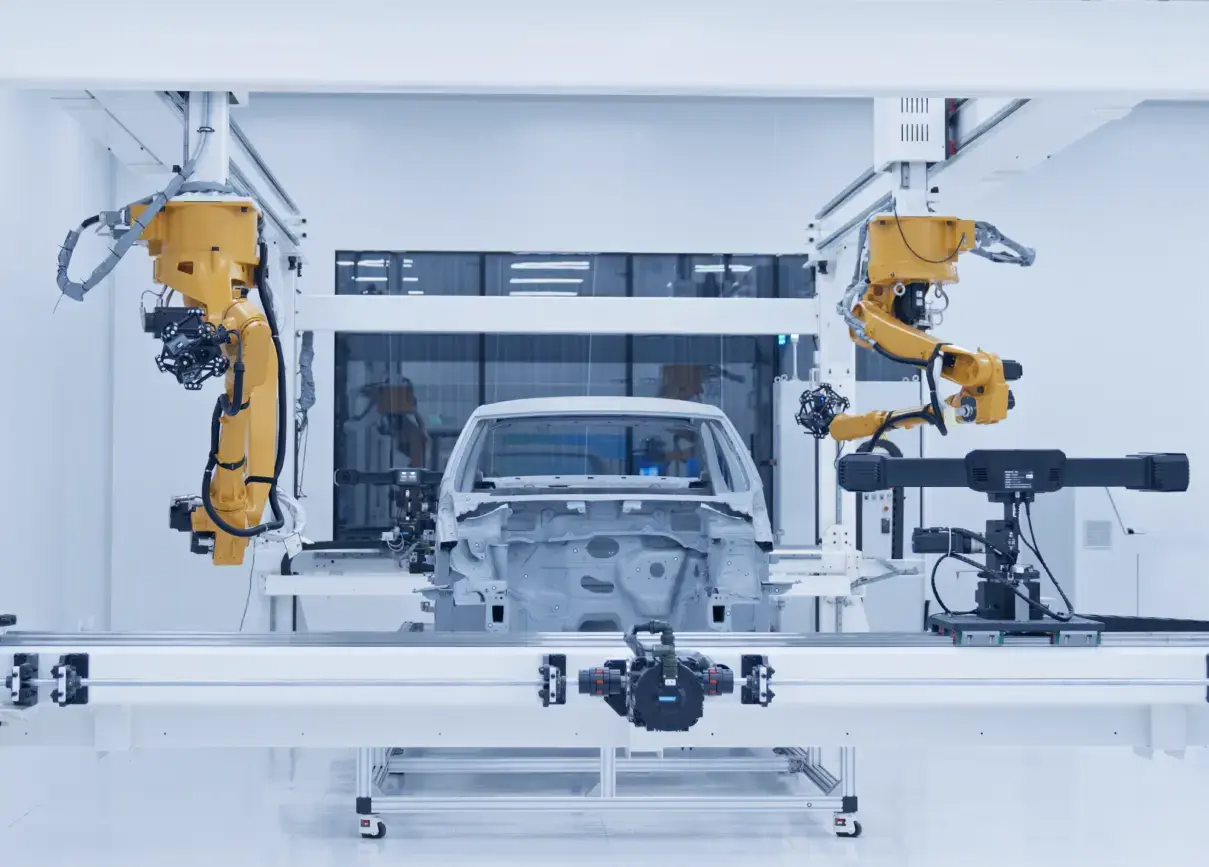

SHINING 3D propose des solutions flexibles et personnalisées pour répondre à des besoins de numérisation variés. Par exemple, la société prend en charge une solution collaborative associant plusieurs systèmes, ce qui élargit considérablement la portée de numérisation et permet de répondre facilement aux exigences liées à la numérisation d'objets de très grande taille. En fonctionnant de manière coordonnée, plusieurs appareils peuvent couvrir une zone plus étendue, permettant ainsi une numérisation complète, efficace, flexible et précise.

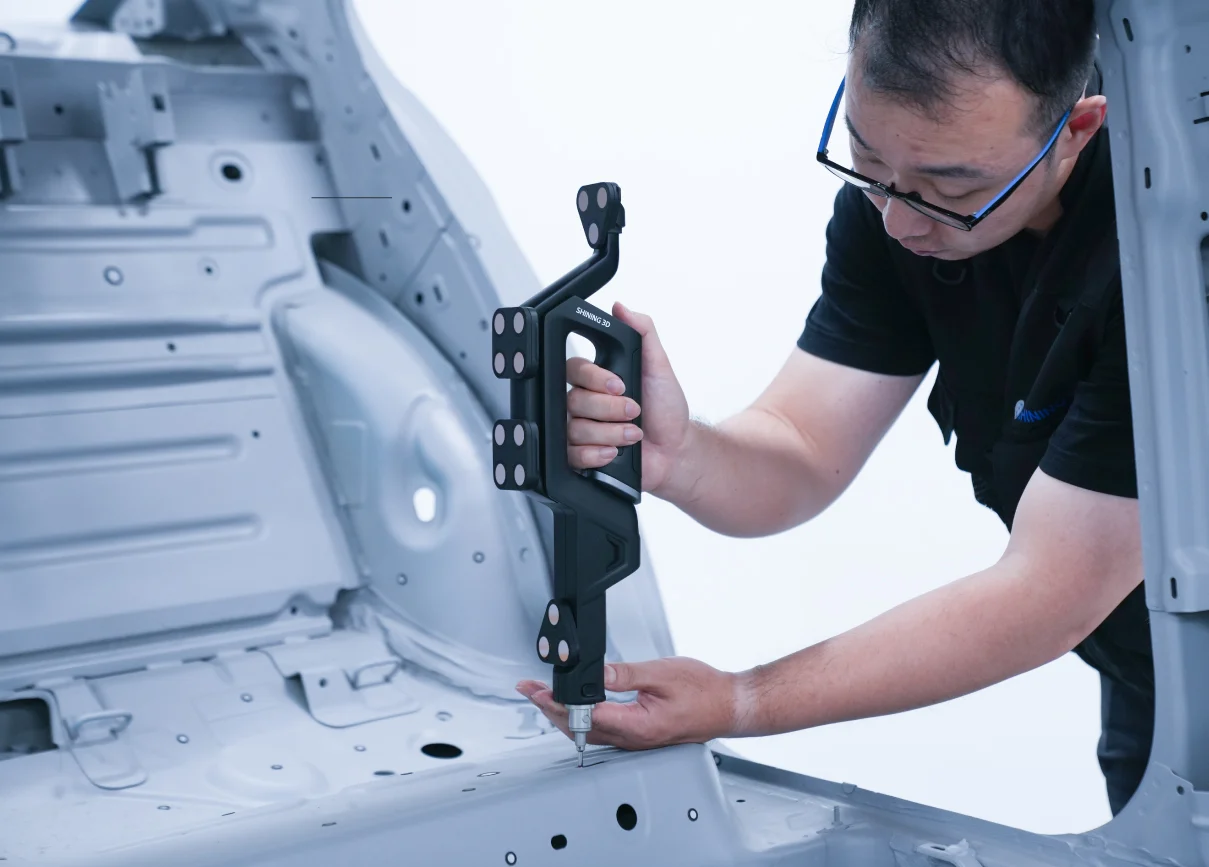

FreeProbe Series (facultatif)

La série FreeProbe, couplée au système FreeScan Trak, constitue une solution de palpage portable et sans fil, optimisant la flexibilité opérationnelle ainsi que les performances métrologiques pour l’inspection de géométries difficiles d’accès ou non accessibles au balayage optique.

Série de kits de métrologie

Idéal pour les systèmes de suivi et de numérisation dynamiques en 3D, le kit Metrology Pro permet un suivi stable et précis grâce à différentes options de marqueurs saute-mouton pour la numérisation d'objets complexes et de grande taille.

Ce que vous pouvez réaliser avec nos scanners

Découvrez comment l'intégration de nos scanners dans votre flux de travail peut améliorer votre efficacité et vous aider à obtenir des résultats remarquables.

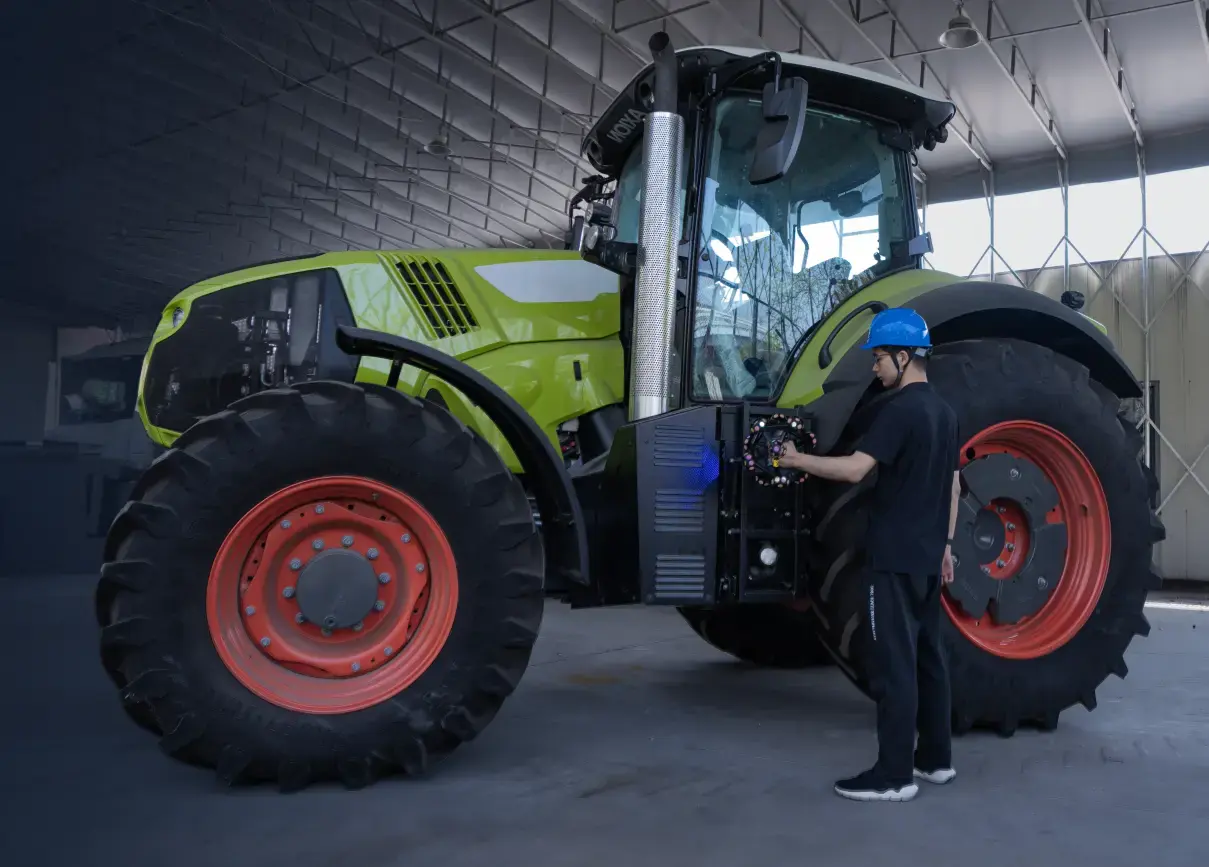

Ingénierie Machines et autres Transports

Équipé de trois modes de lignes laser sélectionnables et d'une fonction de balayage à grande vitesse, FreeScan Trak ProW+ garantit une capture de données efficace et précise, que ce soit à l'intérieur ou à l'extérieur. Il s'agit donc d'un excellent choix pour les numérisations détaillées d'accessoires de coque et de voies ferrées, ainsi que pour les inspections et les projets de rétro-ingénierie.

Énergie, industrie lourde et services publics

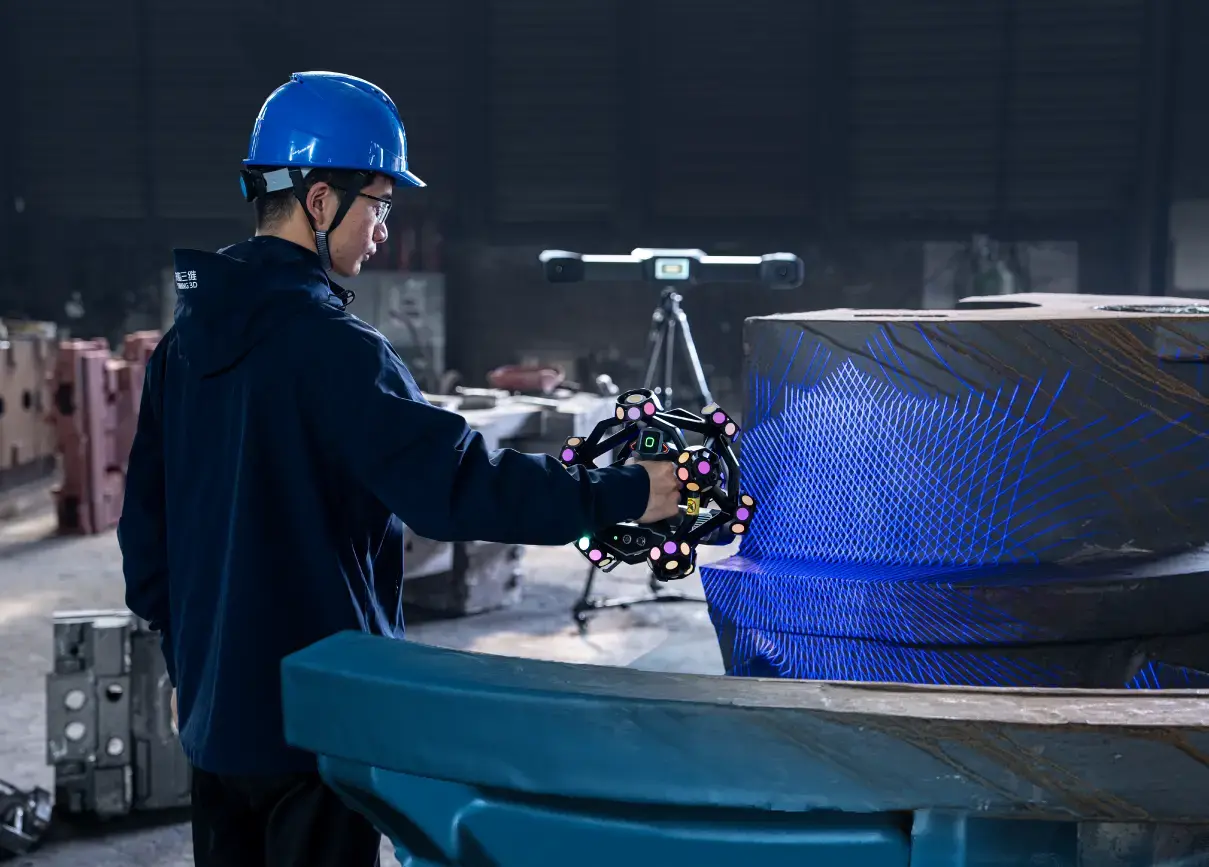

La capacité de suivi dynamique du scanner permet un balayage précis sans avoir recours à des marqueurs. Ce système de suivi à longue portée permet une distance de suivi maximale de 8,6 m, couvrant une zone de 206,7 m³ pour une seule station. Cette couverture étendue le rend idéal pour la capture de données précises à grande échelle, ce qui est idéal pour des applications telles que l'inspection des turbines hydrauliques et des trépans de forage pétrolier pour la détection des déformations et des dommages.

Automobile

FreeScan Trak ProW+, avec ses trois modes de ligne laser, est capable de scanner efficacement à la fois les surfaces planes et les détails complexes. Associé à un logiciel puissant, il constitue un excellent outil pour analyser les déformations de surface et mesurer avec précision les trous dans les tôles et autres composants.

Visualisation de la qualité des données en temps réel

Les utilisateurs peuvent accéder à la qualité des marqueurs numérisés pendant la photogrammétrie vidéo et vérifier l'exhaustivité des données pendant la numérisation.

Résolution intelligente

Ajuste automatiquement la résolution du maillage en fonction de la courbure de l'objet, ce qui permet d'obtenir des caractéristiques plus claires et plus détaillées.

Reconnaissance des caractéristiques de l'IA

La détection intelligente des limites permet de scanner et de mesurer rapidement et précisément les trous ronds et carrés, fournissant ainsi des données de haute précision sur les trous.

SHINING3D Inspect

Module d'inspection intégré, certifié par le PTB, pour une inspection grandeur nature fiable et de haute qualité.

Logiciel compatible

SHINING3D Inspect pour l'inspection 3D

EXModel Pro à des fins de rétro-ingénierie

BlueStar Mapping for Texture Mapping

Polyworks

Geomagic Control X

Geomagic Design X

Caractéristiques techniques

Précision : 0,023 mm

Résolution : 0,01 ~ 10 mm

Précision volumétrique (en fonction de la plage de mesure) : FreeScan Trak ProW+ : 0,046 mm (12 m³) ; 0,063 mm (36 m³) ; 0,088 mm (60 m³) ; 0,125 mm (100 m³) ; 0,156 mm (156 m³) ; FreeScan Trak ProW : 0,046 mm (12 m³) ; 0,063 mm (36 m³) ; 0,088 mm (60 m³) ; 0,125 mm (100 m³)

Précision volumétrique avec VPG : 0,044 + 0,012 mm/m

Vitesse de numérisation : FreeScan Trak ProW+ : 7 600 000 points/s ; FreeScan Trak ProW : 5 500 000 points/s

Balayage à grande vitesse : FreeScan Trak ProW+ : 93 lignes laser ; FreeScan Trak ProW : 50 lignes laser

Analyse détaillée : FreeScan Trak ProW+ : 25 lignes laser FreeScan Trak ProW : 7 lignes laser

Scan des poches profondes : 1 ligne laser

Connexion : Mode sans fil et mode filaire (fibre optique)

Certificaciones : CE, FCC, ROHS, WEEE, KC, FDA,UKCA, IP50, TELEC, TiSAX

Prueba de aceptación : Certificado según VDI/VDE 2634, parte 3, e ISO 10360 (probado en el laboratorio de precisión acreditado según la norma ISO/IEC 17025)
