Solutions d'automatisation
Les solutions d'automatisation 3D de SHINING permettent une numérisation 3D très efficace et très cohérente pour la fabrication moderne. En intégrant des technologies avancées de numérisation 3D au bras du robot, à la base du contrôleur et au plateau tournant, nous fournissons des solutions automatisées de bout en bout pour l'inspection des lots, les mesures en ligne, le contrôle de la qualité et la traçabilité numérique.
La série RobotScan est conçue pour remplacer les opérations manuelles par l'automatisation robotique. Elle permet un balayage 3D entièrement automatisé et normalisé pour acquérir rapidement des données géométriques précises et générer automatiquement des rapports d'inspection détaillés.
Le système prend en charge des configurations personnalisées pour des besoins d'inspection spécifiques et s'intègre aux systèmes MES pour un retour d'information en temps réel et une gestion sécurisée des données, améliorant ainsi l'efficacité et la qualité de la fabrication intelligente.

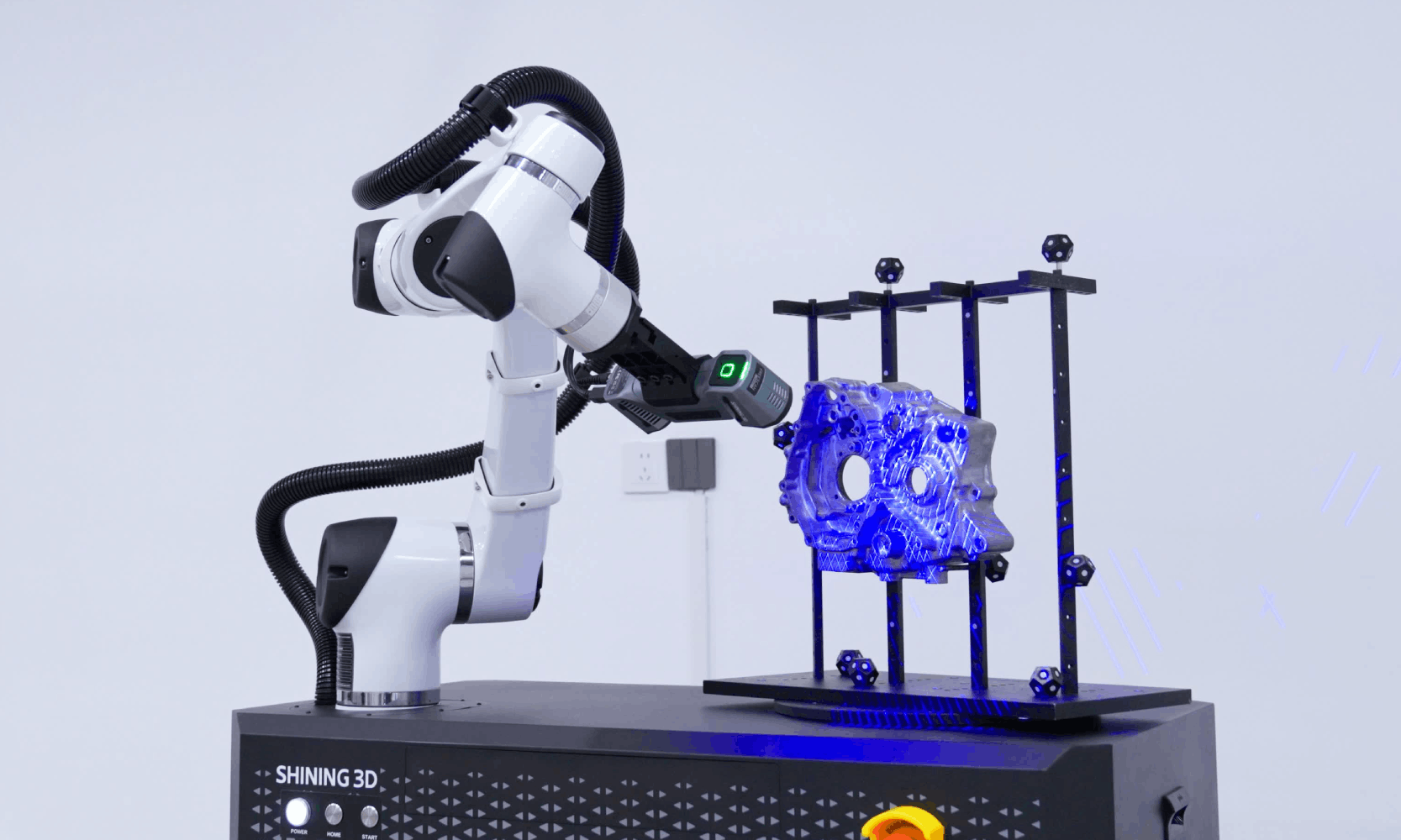

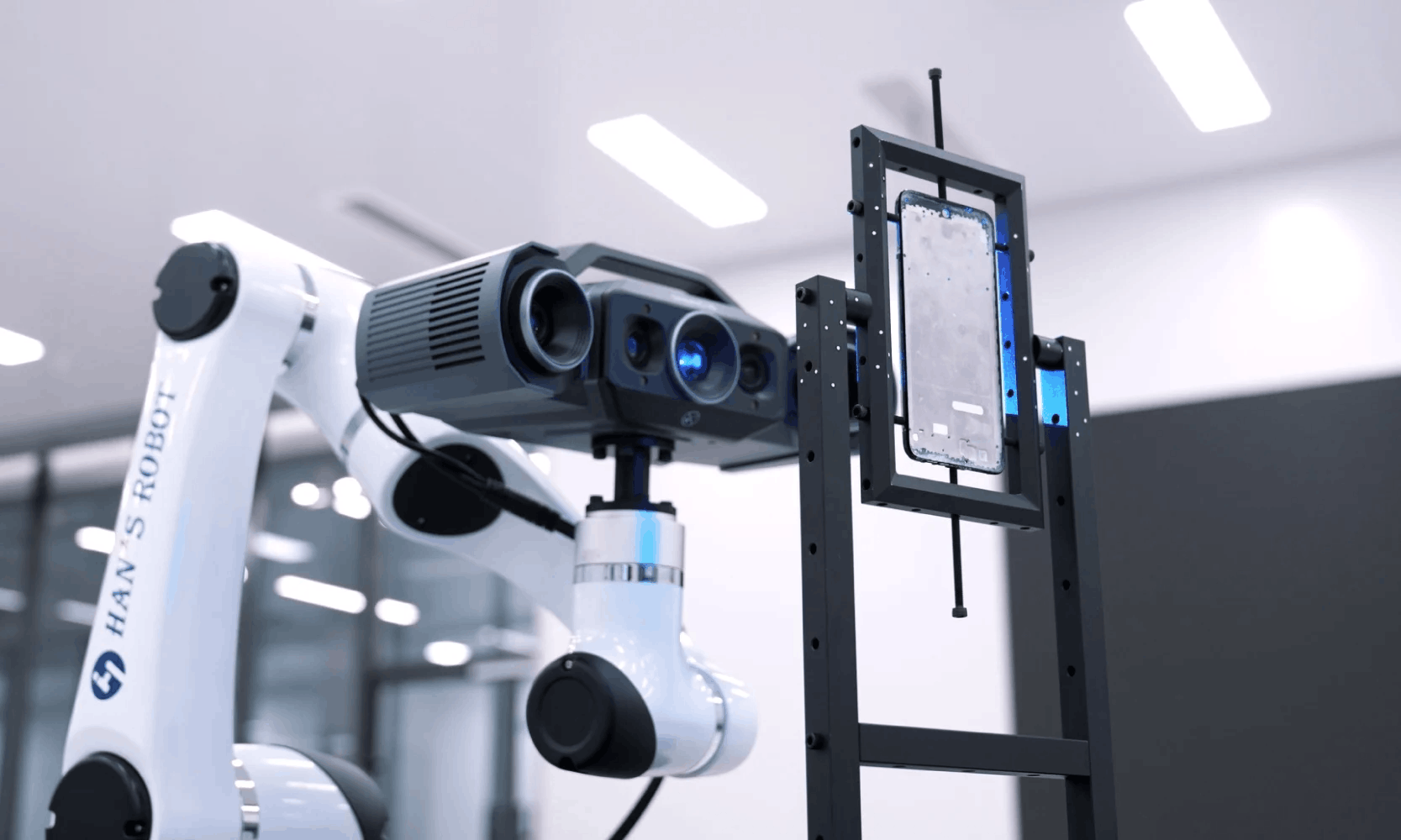

La solution d'automatisation standard de la série RobotScan est conçue pour répondre aux exigences d'inspection typiques de la fabrication moderne. Elle prend en charge les scanners à projection de franges de haute précision et les scanners laser portatifs.
RobotScan Control est un logiciel d'automatisation professionnel conçu pour les applications industrielles. Il permet de contrôler directement les bras robotiques collaboratifs, les plateaux tournants asservis et les scanners 3D afin d'exécuter le flux de travail complet - de la programmation des trajectoires à la numérisation 3D et à l'inspection. Doté d'une interface orientée processus, le logiciel offre un fonctionnement intuitif et une faible courbe d'apprentissage, ce qui améliore considérablement l'efficacité et la stabilité de l'automatisation.

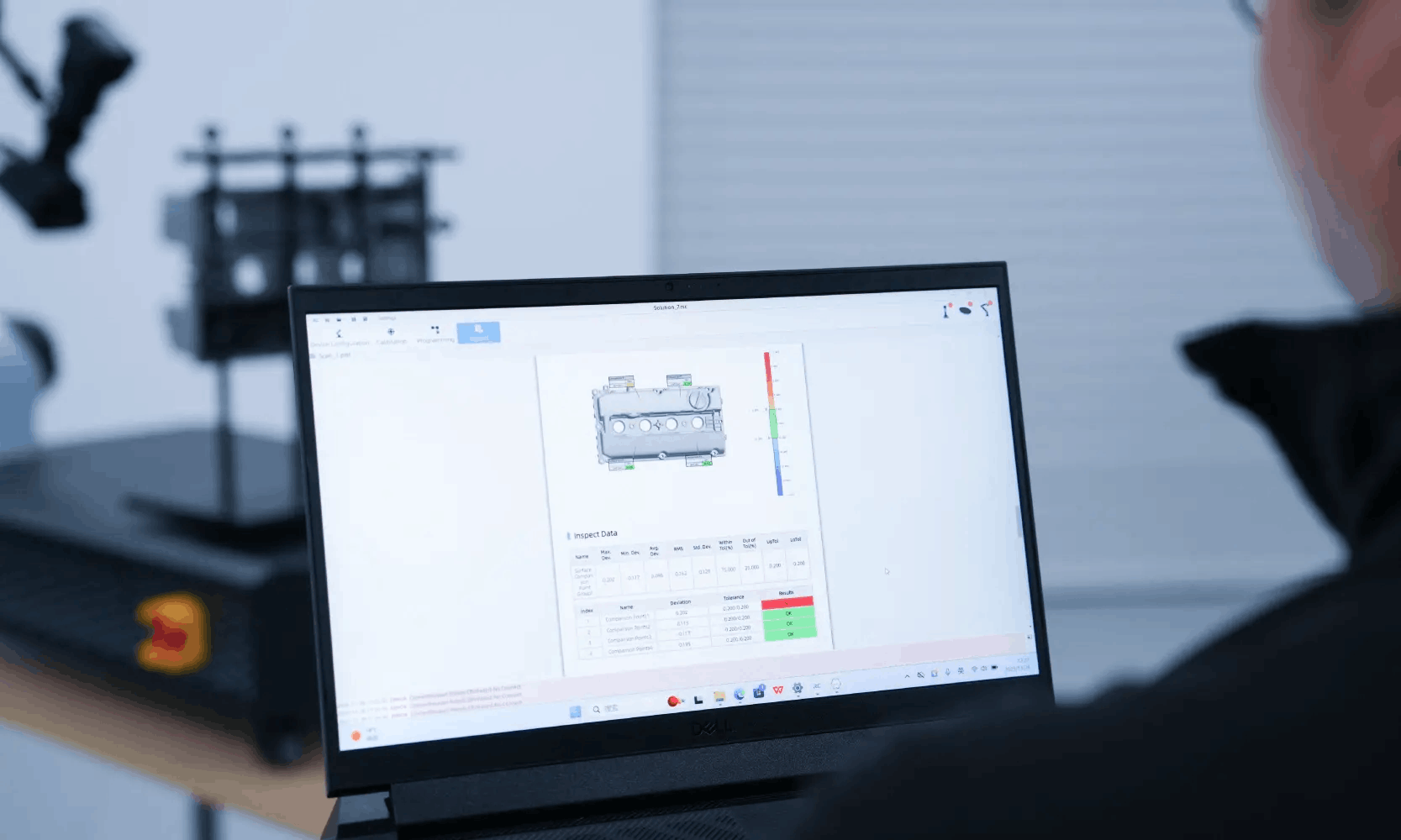

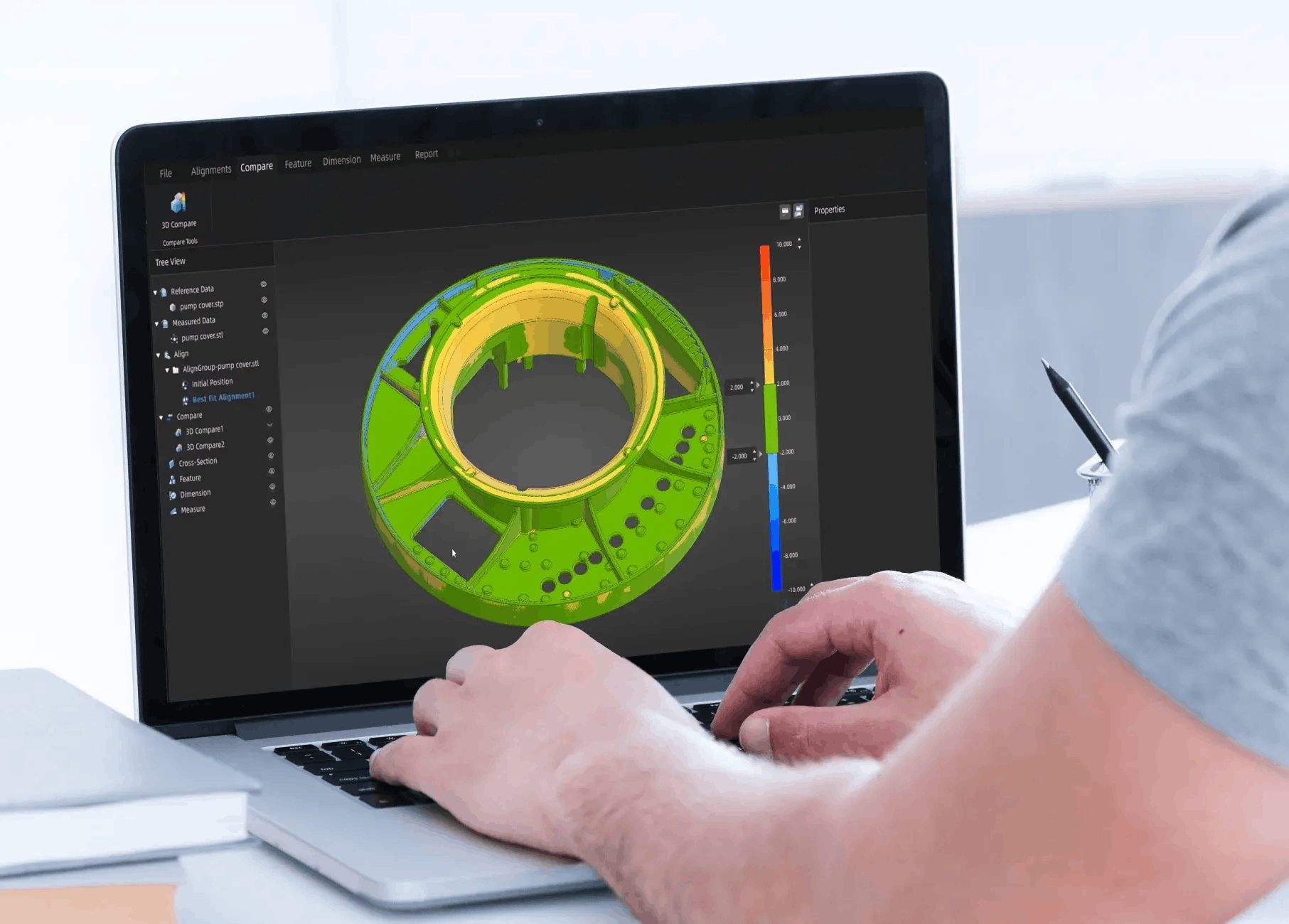

SHINING3D Inspect est un logiciel d'inspection industrielle certifié par le PTB pour la précision de ses mesures. Il traite des données de numérisation 3D de haute précision pour effectuer des comparaisons 3D détaillées, des mesures et la génération de rapports d'inspection. Le logiciel fournit des résultats d'inspection fiables et traçables qui répondent aux exigences rigoureuses de la fabrication moderne et du contrôle de la qualité.

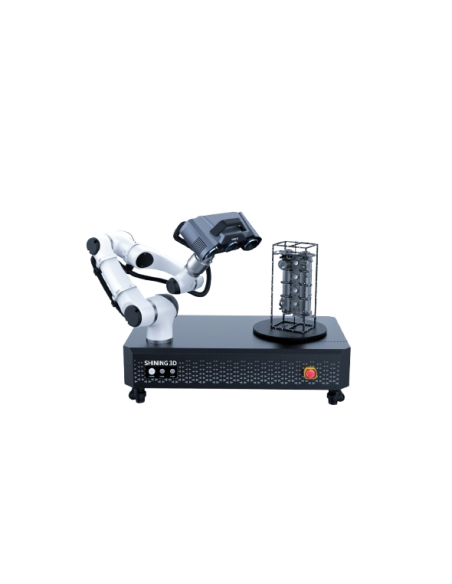

Données techniques de la série RobotScan |
Taille de l'objet mesurable : ≤ 500 mm |
Capacité de charge du plateau tournant : ≤ 20 kg |
Type de robot : Cobot, Huayan Robotics |
Rayon d'action du robot : 800 mm |
Dimensions : 1030 × 670 × 270 mm |
Poids : 70 kg |
Alimentation électrique : 100 - 240V (monophasé, 10A) |
Un espace de travail sûr : 2400 × 2400 × 1600 mm |

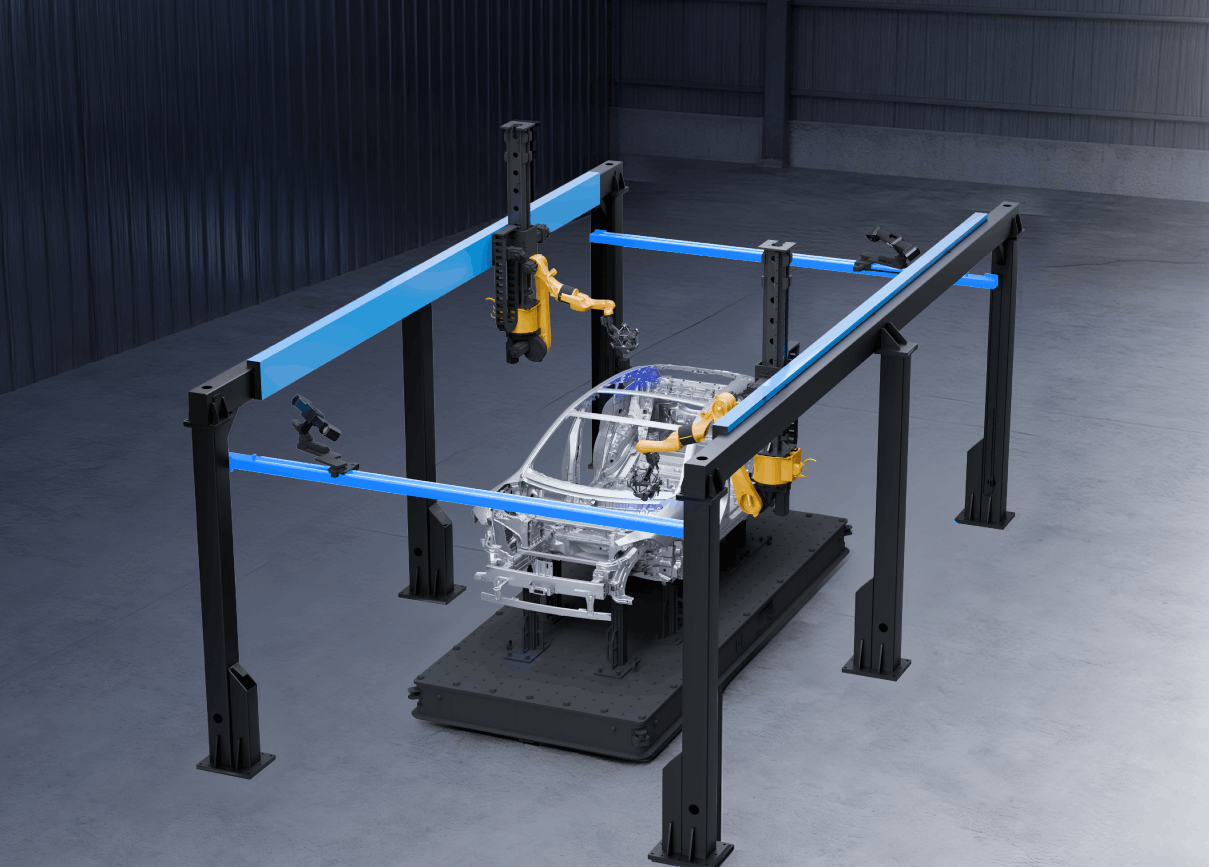

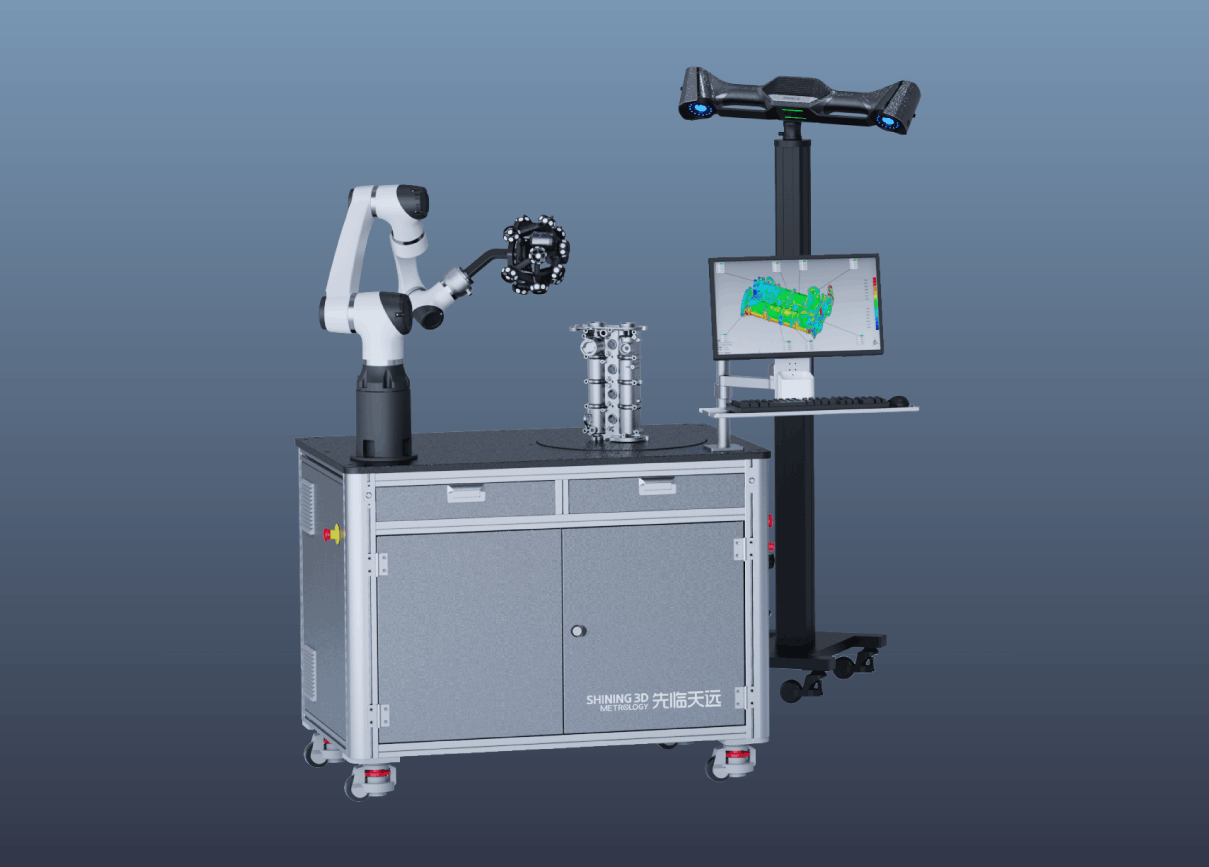

La série RobotScan offre également une configuration entièrement personnalisable pour répondre aux divers besoins de mesure 3D de nombreuses industries. Les composants tels que le bras robotique, le scanner 3D SHINING, la table tournante, les fixations et le logiciel de contrôle et d'inspection peuvent tous être adaptés aux exigences spécifiques de l'application.

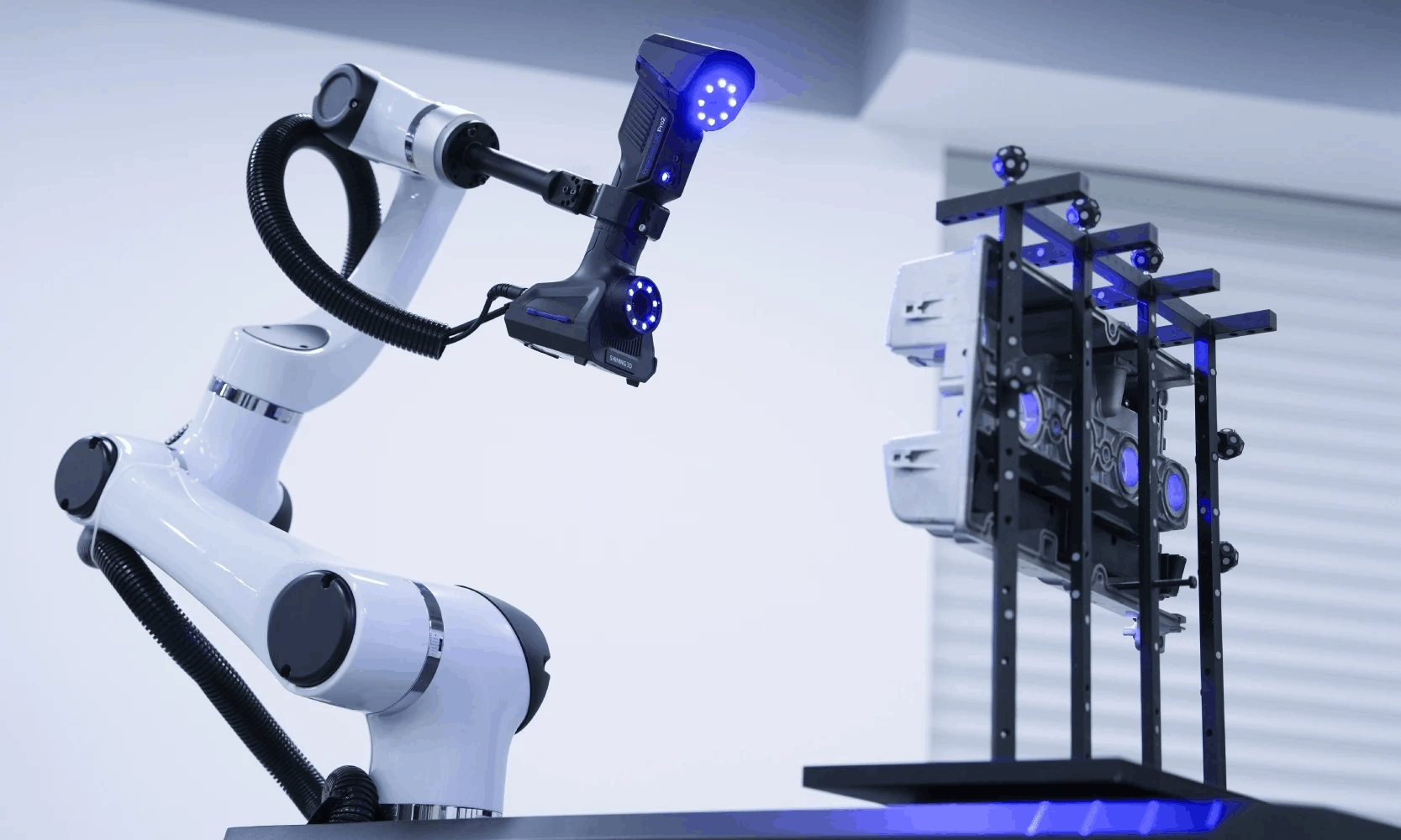

Le module de numérisation peut être configuré avec différents scanners SHINING 3D de qualité métrologique.
Les plateaux tournants peuvent être personnalisés pour prendre en charge différentes capacités de charge, différents diamètres et différents modes de rotation pour les petites pièces, les grands composants ou les pièces industrielles lourdes. La synchronisation intégrée garantit une capture de données multi-angles

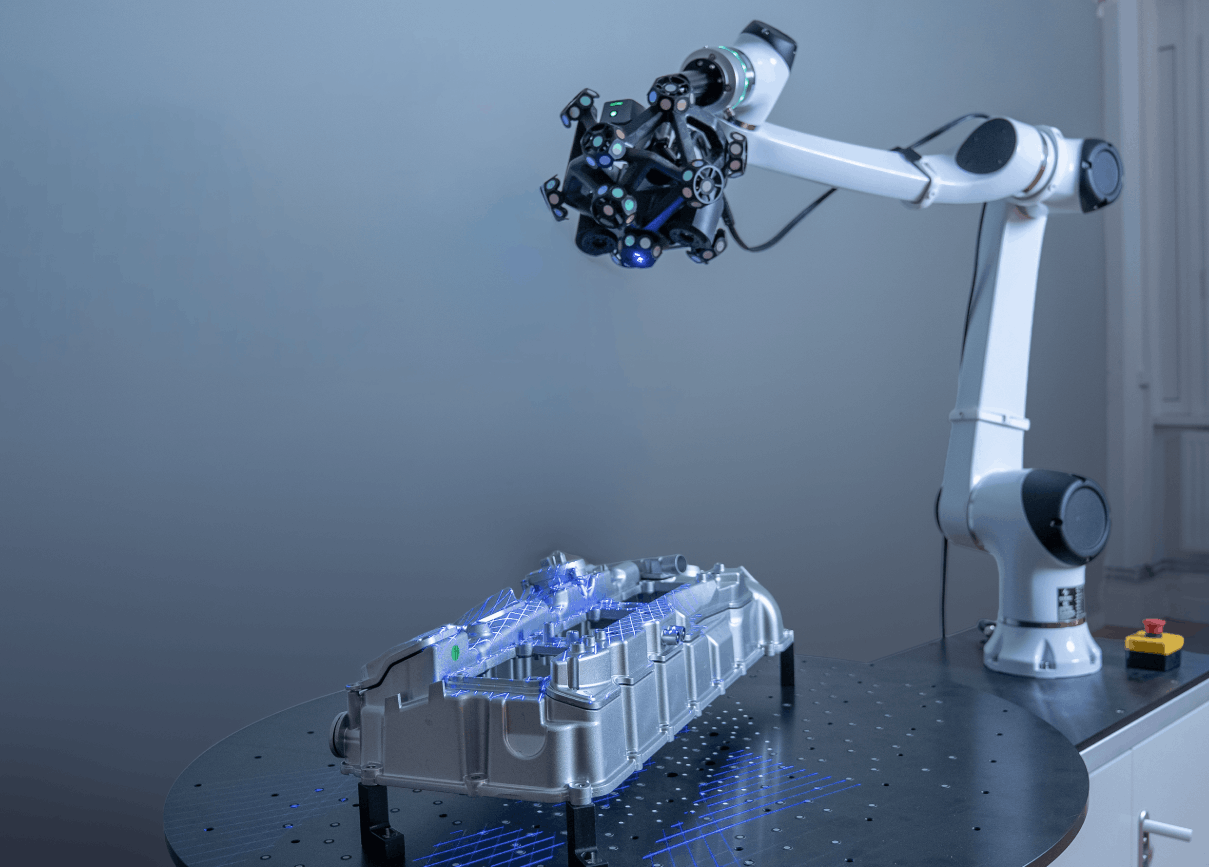

Des bras robotiques de différentes marques et spécifications peuvent être sélectionnés en fonction de la portée, de la charge utile, de la direction d'installation et de la répétabilité. Marques de robots prises en charge : Huayan Robotics ; Universal Robots (UR) ; FANUC ; DOBOT Robotics.

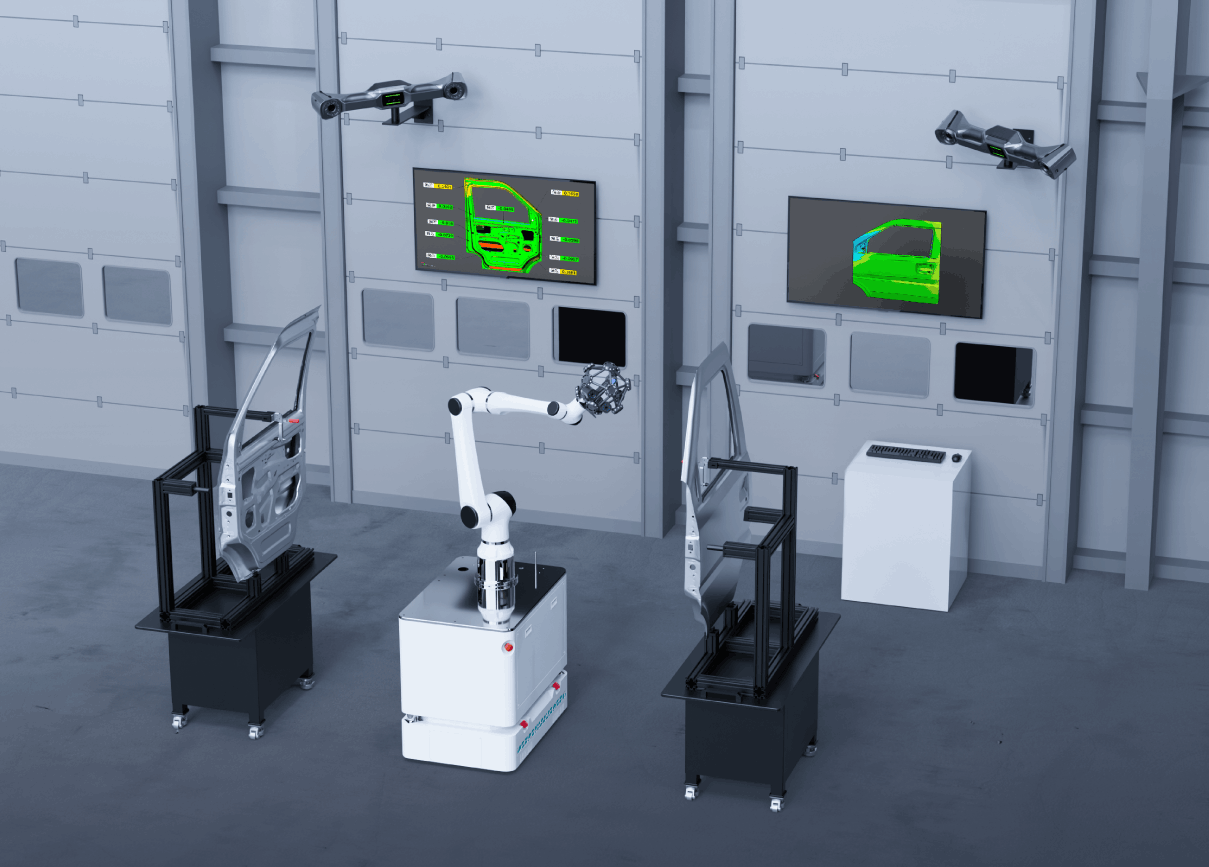

Les AGV peuvent être intégrés au système d'automatisation afin de permettre le transport autonome de pièces, de gabarits ou de stations de numérisation entre les différents processus de production. Cela améliore l'efficacité des flux de travail et favorise la mise en place d'environnements de fabrication flexibles, avec un minimum
Les modules logiciels personnalisés permettent aux entreprises d'optimiser leurs flux de travail automatisés, notamment la planification des itinéraires, l'inspection des lots, la génération de rapports et l'intégration par API avec les systèmes de données de l'usine.
Lamétrologie 3D de SHINING permet d'effectuer des mesures de précision dans des laboratoires isolés, directement dans l'atelier et au-delà, afin de garantir la qualité en temps réel à chaque étape de la production.

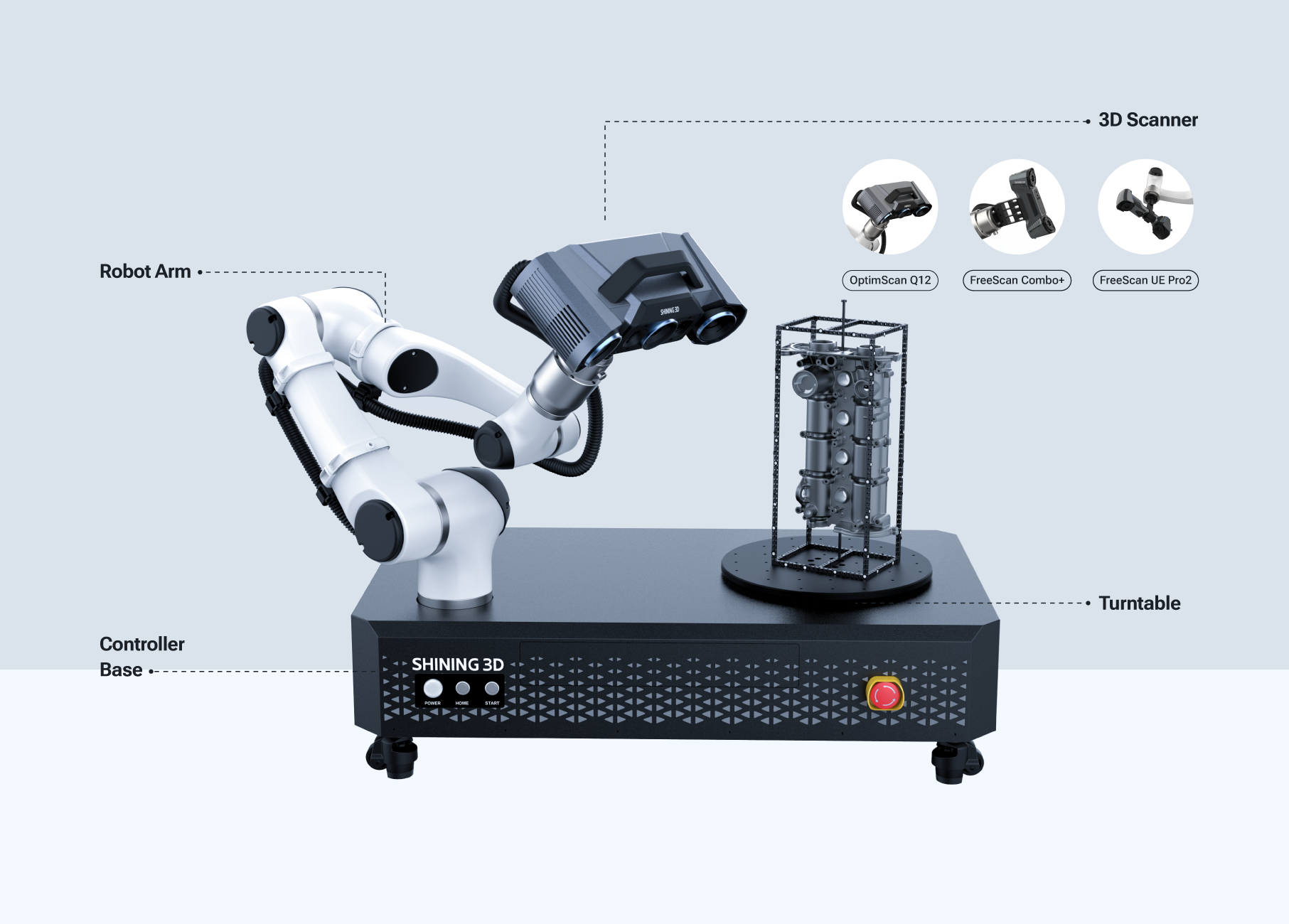

Conçu pour l'ère de l'industrie 5.0, RobotScan combine un scanner 3D, un bras robotique, une base de contrôle et un plateau tournant en une solution modulaire. Avec le logiciel Robot Control, la configuration se fait en un clic, l'étalonnage est entièrement automatisé et les flux de travail peuvent être créés avec une programmation visuelle intuitive.
RobotScan Q12 scanne automatiquement les pièces et gère les tâches de chargement et de déchargement sans intervention manuelle. Le bras du robot et le scanner travaillent ensemble pour prendre les pièces, les scanner en 3D et les décharger, démontrant ainsi l'automatisation industrielle dans les flux de travail de fabrication ou d'inspection.
